C160RWA
DOPPIA CATENA

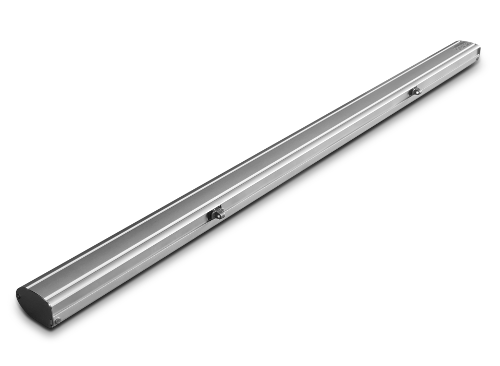

Attuatore a doppia catena

Forza di spinta max 600N
Corse 360mm - 600mm
Download
 Attuatore elettrico Topp modello C160 RWA con doppia catena articolata a dop-
pia maglia, contenuto in elegante estruso, completo di supporto ed accessori
per apertura a sporgere rovesciato per sistemi di evacuazione fumo. Funzio-
namento a 24V c.c. Carico massimo applicabile 400N. Corse 360mm, 600mm.
Apparecchio marcato CE e verificato secondo la direttiva EN12101-2 per sistemi
evacuazione fumo e calore.

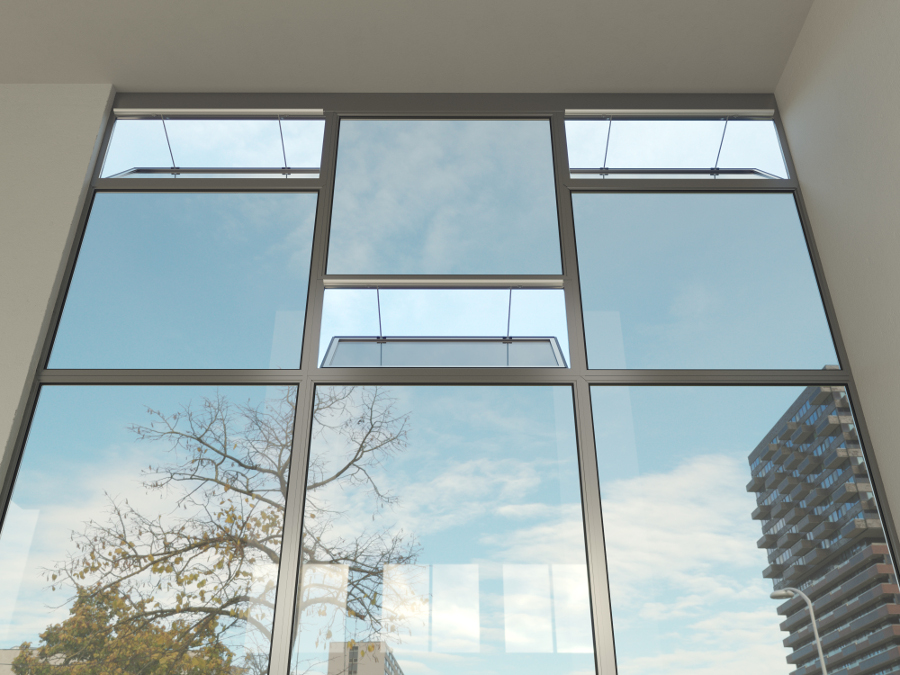

Applicazioni







 attuatore a doppia catena C160 RWA
Caratteristiche Tecniche
Modello C160 doppia catena RWA corsa 360 C160 doppia catena RWA corsa 600
Tensione di alimentazione 24 V 24 V
Carico massimo applicabile in spinta 400 N 600 N
Carico massimo applicabile in trazione 300 N 600 N
Corsa 360 mm 600 mm
Assorbimento 0,75 A 2,10 A
Velocità di traslazione a vuoto 7,5 mm/s 13 mm/s
Durata della corsa a vuoto 48 s 45 s
Tipo servizio S2 di 4 min S2 di 4 min
Temperatura di funzionamento - 15°C + 50°C - 15°C + 50°C
Grado di protezione dispositivi elettrici IP 30 IP 30
Regolazione dell’attacco all’infisso non necessaria non necessaria
Collegamento in parallelo di 2 o piu attuatori si si
Fine corsa Elettronico in apertura, ad assorbimento amperometrico in chiusura

Domande Frequenti
La versione a doppia catena RWA è certificata per l'evacuazione fumo?

Sì, è verificata secondo la direttiva EN12101-2 per i sistemi di evacuazione fumo e calore e funziona a 24V c.c., per apertura a sporgere rovesciato.

Quali corse e quale carico gestisce?

Sono disponibili le corse da 360 mm e 600 mm; il carico massimo applicabile in questa versione è di 400 N.

Perché si usa la doppia catena nelle finestre di evacuazione fumo?

La doppia catena distribuisce la spinta su due punti, garantendo apertura uniforme e rapida delle ampie superfici impiegate come evacuatori di fumo e calore. Marcato CE.
