DoppelkettenantriebSchubkraft 600 N
|
|
Klappfenster
Kipp-Fenster
Kippfenster, auswärts öffnend
Kuppeln und Oberlichte
Dreh-Links von innen
Dreh-Rechts von innen
|
 |

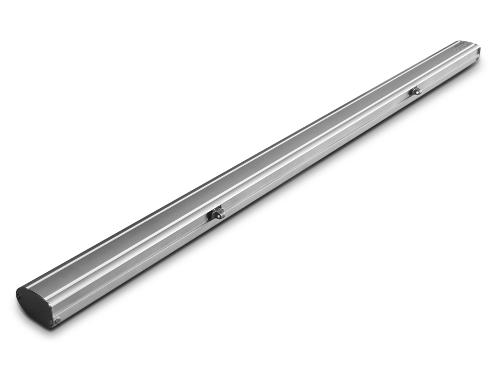

Elektrischer Topp-Antrieb Modell C160 RWA mit zwei gelenkigen Doppelgliederketten in einem eleganten Profil, komplett mit Halterung und Zubehör für umgekehrte Klappflügelöffnung für Rauchabzugsanlagen. Betrieb mit 24 V DC. Maximal zulässige Last 400 N. Hübe 360 mm, 600 mm.

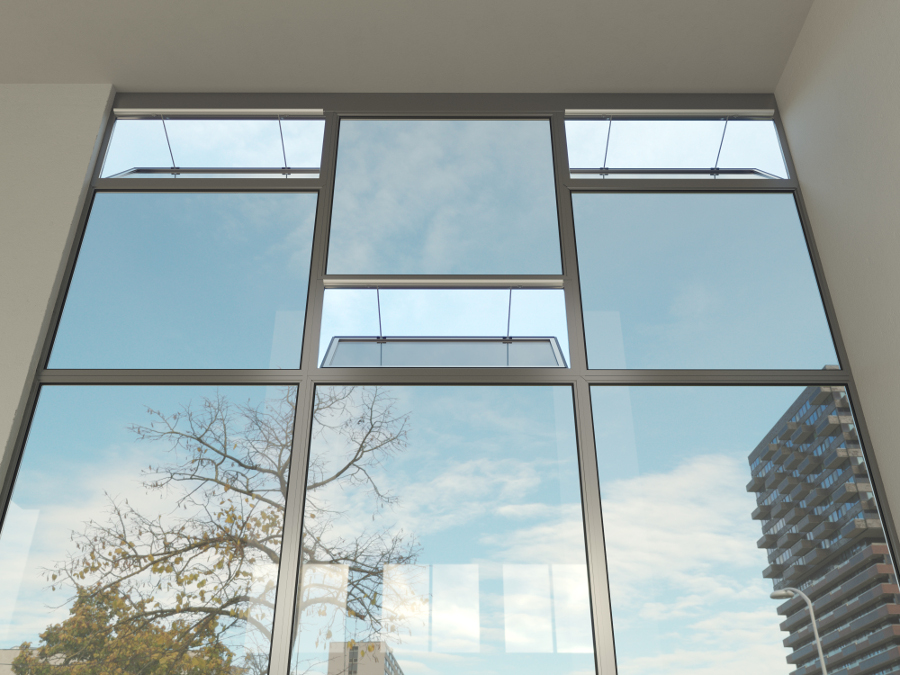

C160 RWA Doppelkette ist ein robuster und zuverlässiger Kettenantrieb, der auch an großformatigen Fenstern (Fensterbreite über 1.500 mm) montiert werden kann. Die elektrischen und mechanischen Teile sind in einem eleganten Aluminiumgehäuse untergebracht, dessen Länge an die Fensterbreite angepasst werden kann, um eine bessere ästhetische Integration der Automatisierung auch bei großen Öffnungen bis 600 mm zu gewährleisten. Ideal für die Installation in Industrie- und Gewerbeumgebungen, in denen gemäß EN 12101-2 geprüfte Antriebe für Rauchabzugsanlagen gefordert sind.
CE-gekennzeichnetes Gerät, geprüft gemäß EN 12101-2 für Rauch- und Wärmeabzugsanlagen.
Technische Merkmale
| Modell | C160 double chain RWA Hub 360 | C160 double chain RWA Hub 600 |
| Versorgungsspannung | 24 V | 24 V |
| Maximalbelastung bei Schubkraft | 400 N | 600 N |
| Maximalbelastung bei Zugkraft | 300 N | 600 N |
| Hub | 360 mm | 600 mm |
| Stromaufnahme | 0,75 A | 2,10 A |
| Translations geschwindigkeit (Leerweg) | 7,5 mm/s | 13 mm/s |
| Dauer eines Leerwegs | 48 s | 45 s |
| Art des Dienstes | S2 von 4 min | S2 von 4 min |
| Betriebstemperatur | - 15°C + 50°C | - 15°C + 50°C |
| Schutzart der elektrische Geräte | IP 30 | IP 30 |
| Regelung des Anschlusses an Flügel | nicht erforderlich | nicht erforderlich |
| Parallelschaltung von 2 oder mehr Antrieben | ja | ja |
| Endschalter | Elektronisch bei der Öffnung, durch Stromaufnahme beim Schließen | |
Häufig gestellte Fragen
Ist die Doppelketten-RWA-Ausführung für den Rauchabzug zertifiziert?
Ja, sie ist nach der Richtlinie EN12101-2 für Rauch- und Wärmeabzugsanlagen geprüft und arbeitet mit 24V DC, für die umgekehrte Klappöffnung.
Welche Hübe und welche Last bewältigt sie?
Erhältlich sind die Hübe von 360 mm und 600 mm; die maximal anwendbare Last in dieser Ausführung beträgt 400 N.
Warum wird die Doppelkette bei Rauchabzugsfenstern verwendet?
Die Doppelkette verteilt den Schub auf zwei Punkte und gewährleistet eine gleichmäßige und schnelle Öffnung der großen Flächen, die als Rauch- und Wärmeabzüge eingesetzt werden. CE-gekennzeichnet.
