C160RWA
DOBLE CADENA

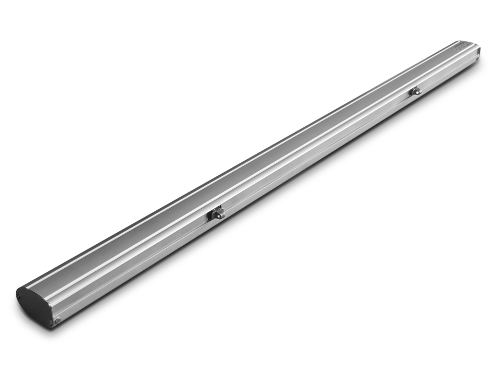

Actuador de doble cadena

Fuerza de empuje 600N
Carrera 360mm - 600mm

Descargar
 Electric actuator Topp model C160 RWA with 2 double-link chains, in an elegant
die-cast aluminium profile, complete with brackets and accessories for bottom
hung windows outward opening for smoke evacuation application. Operation at
24V DC. Max. thrust force 300N. Stroke 360 - 600 mm. Electronic end of stroke
in closing by current absorption control.
CE marked device, tested in accordance with the EN12101-2 Standard for smoke
ventilation applications.

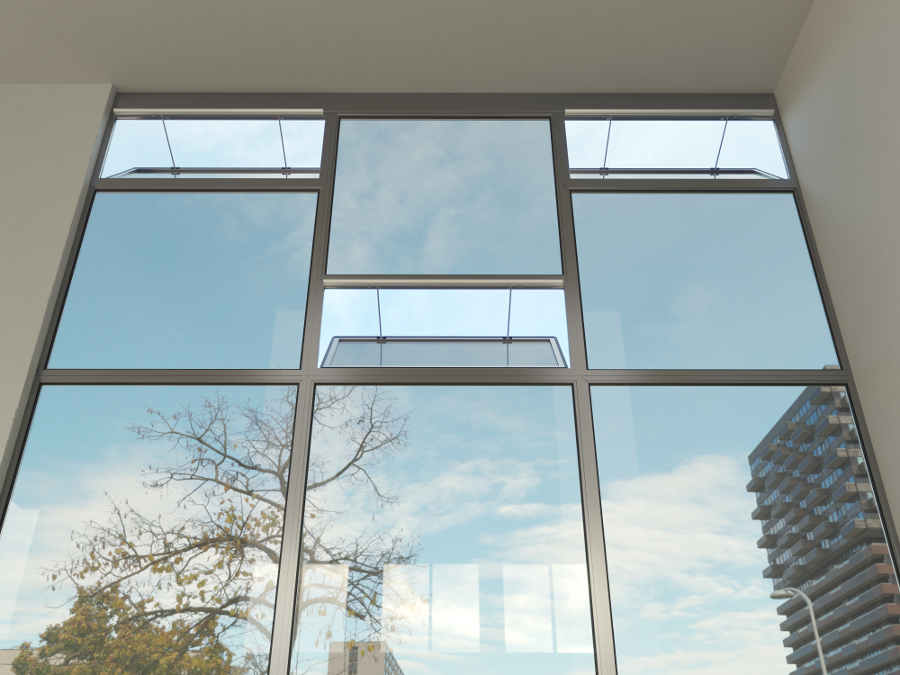

Aplicaciones







 actuador de doble cadena C160 RWA
Características técnicas
Modelo C160 double chain RWA Carrera 360 C160 double chain RWA Carrera 600
Tensión de alimentación 24 V 24 V
Carga máxima aplicable en empuje 400 N 600 N
Carga máxima aplicable en tracción 300 N 600 N
Carrera 360 mm 600 mm
Absorción 0,75 A 2,10 A
Velocidad de traslación en vacío 7,5 mm/s 13 mm/s
Duración de la carrera en vacío 48 s 45 s
Tipo de servicio S2 de 4 min S2 de 4 min
Temperatura de funcionamiento - 15°C + 50°C - 15°C + 50°C
Grado de protección dispositivos eléctricos IP 30 IP 30
Regulación de la conexión a la ventana no necesaria no necesaria
Conexión en paralelo de 2 o más actuadores si si
Tope Electrónico de apertura, de absorción amperimétrica al cierre

Preguntas frecuentes
¿La versión de doble cadena RWA está certificada para la evacuación de humos?

Sí, está verificada según la directiva EN12101-2 para los sistemas de evacuación de humo y calor y funciona a 24V c.c., para la apertura proyectante invertida.

¿Qué carreras y qué carga gestiona?

Están disponibles las carreras de 360 mm y 600 mm; la carga máxima aplicable en esta versión es de 400 N.

¿Por qué se usa la doble cadena en las ventanas de evacuación de humos?

La doble cadena distribuye el empuje en dos puntos, garantizando una apertura uniforme y rápida de las amplias superficies empleadas como exutorios de humo y calor. Con marcado CE.
