Actionneur à double chaîneForce de poussée 600 N
|
|
Fenêtres à l'italienne
Fenêtres à soufflet
Fenêtres à l'italienne pour montage renversé
Dômes et lucarnes
Ouvrant intérieur gauche
Ouvrant intérieur droit
|
 |

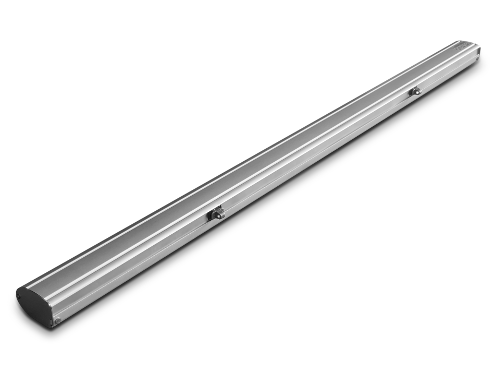

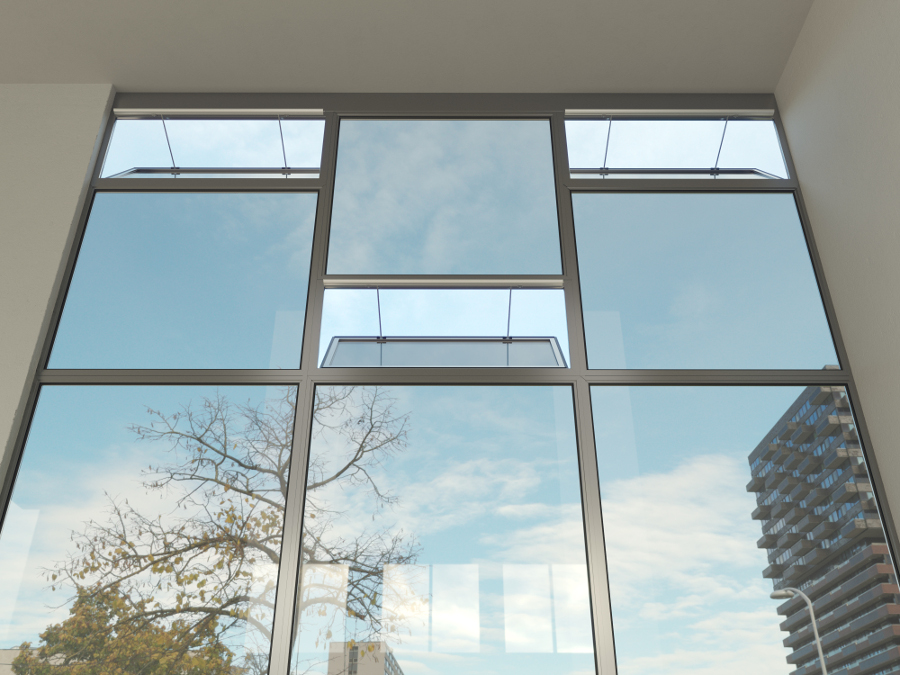

C160 RWA double chaîne est un actionneur à chaîne robuste et fiable, installable également sur des fenêtres de grandes dimensions (largeur du châssis supérieure à 1 500 mm). Les parties électriques et mécaniques sont logées dans un élégant carter en aluminium dont la longueur peut être personnalisée en fonction de la largeur du châssis, afin de garantir une meilleure intégration esthétique de l'automatisation, même pour de grandes ouvertures jusqu'à 600 mm. Idéal pour l'installation en environnement industriel et commercial où des actionneurs vérifiés selon la norme EN 12101-2 pour les systèmes d'évacuation de fumée sont requis.
Descriptif CCTP
Actionneur électrique Topp modèle C160 RWA à double chaîne articulée à double maillon, logé dans un élégant profilé, avec support et accessoires pour ouverture à projection inversée pour les systèmes d'évacuation de fumée. Fonctionnement en 24 V c.c. Charge maximale applicable 400 N. Courses 360 mm, 600 mm.
Appareil marqué CE et vérifié selon la directive EN 12101-2 pour les systèmes d'évacuation de fumée et de chaleur.
Caractéristiques techniques
| Modèle | C160 double chain RWA Course 360 | C160 double chain RWA Course 600 |
| Tension d’alimentation | 24 V | 24 V |
| Charge maximale applicable en poussée | 400 N | 600 N |
| Charge maximale applicable en traction | 300 N | 600 N |
| Course | 360 mm | 600 mm |
| Absorption | 0,75 A | 2,10 A |
| Vitesse de translation à vide | 7,5 mm/s | 13 mm/s |
| Durée de la course à vide | 48 s | 45 s |
| Type de service | S2 de 4 min | S2 de 4 min |
| Température de fonctionnement | - 15°C + 50°C | - 15°C + 50°C |
| Classe de protection des appareils électriques | IP 30 | IP 30 |
| Réglage du système de fixation au châssis | non nécessaire | non nécessaire |
| Raccordement en parallèle de 2 actionneurs ou plus | oui | oui |
| Fin de course | Électronique en ouverture, à absorption ampérométrique en fermeture | |
Foire aux questions
Le profilé de la version RWA à double chaîne est-il personnalisable ?
Oui : la longueur du profilé extrudé est personnalisable en fonction de la largeur de la menuiserie (brevet international).
Comment assure-t-il la tenue en ouverture à projection ?
Il dispose d'un accrochage spécial assurant une meilleure tenue, avec une course élevée, en application à projection.
Quel design a cet actionneur ?
Il présente un design innovant, cohérent avec l'esthétique de la gamme à double chaîne.
