| RWZ |
Centrali RWA
|
|
|
 |

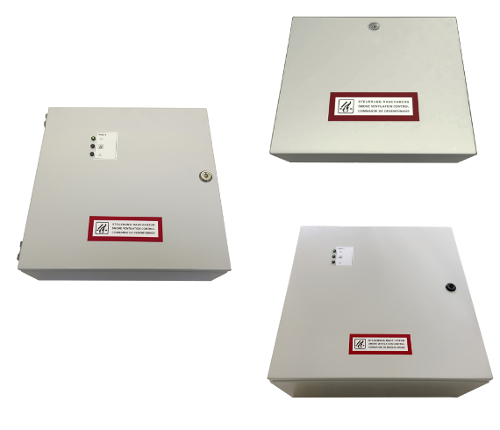

Le centrali di comando e alimentazione RWZ sono progettate per garantire in modo affidabile l'alimentazione elettrica agli attuatori RWA TOPP installati nelle finestre dell'edificio. Sono certificate EN 12101-10, norma che regolamenta nello specifico le apparecchiature di alimentazione. Il loro scopo è assicurare che gli attuatori ricevano alimentazione in modo continuo e affidabile in caso di incendio, anche durante un blackout totale della rete elettrica, tramite le batterie tampone a bordo. Monitorano costantemente l'integrità delle linee, segnalando interruzioni di cablaggio o malfunzionamenti. Ricevono i segnali dai sistemi di rilevamento incendio o da pulsanti di emergenza manuali per attivare istantaneamente gli attuatori. Possono gestire sia l'apertura d'emergenza antincendio sia la ventilazione naturale quotidiana per il ricambio dell'aria.
Caratteristiche Tecniche
| Modello | RWZ T201 | RWZ T301 | RWZ 5-20f | RWZ 5-40f |
| Tensione di alimentazione | 230V ~ 50Hz | |||
| Tensione di uscita | 24 v | |||
| Potenza assorbita max. | 0,7A | 1,1A | 2,5A | 5,0A |
| Corrente di uscita max. | 4A | 8A | 20A | 40A |
| Batteria tampone | 2 x 2Ah/12V | 2 x 7Ah/12V | 2 x 12Ah/12V | 2 x 17Ah/12V |
| Tipo servizio | S1–Continuo | |||
| Predisposizioni | sensore vento, pioggia e comandi manuali | |||
| Temperatura di funzionamento | - 5°C + 40°C | |||
| Dimensioni (mm) | 446x367x85 | 446x367x85 | 430x525x185 | 430x525x185 |
| Attuatori collegabili C50 RWA | 3 | 6 | 16 | 32 |
| Attuatori collegabili C160 RWA Corsa 360 | 8 | 16 | 40 | 80 |
| Attuatori collegabili C160 RWA Corsa 600 | 6 | 12 | 30 | 60 |
| Attuatori collegabili C160 RWA a doppia catena corsa 360 | 5 | 10 | 25 | 50 |
| Attuatori collegabili C160 RWA a doppia catena corsa 600 | 1 | 3 | 9 | 18 |
| Attuatori collegabili ACK4 RWA | 2 | 5 | 12 | 24 |
| Attuatori collegabili ACK4S RWA (sporgere rovesciato e vasistas) | 3 | 6 | 16 | 32 |
| Attuatori collegabili ACK4S RWA (sporgere e cupola) | 2 | 4 | 10 | 20 |
| Attuatori collegabili S80 RWA | 3 | 6 | 16 | 32 |
| Attuatori collegabili A90 RWA | 3 | 6 | 16 | 32 |
Domande Frequenti
A quali normative rispondono le centrali RWZ per evacuazione fumo?
Le centrali RWZ hanno omologazione VdS conforme alle direttive VdS 2581 e VdS 2593, alimentazione interna certificata secondo DIN EN 12101-10 ed elemento di comando certificato secondo ISO 21927-9.
Quali dispositivi si collegano alla centrale RWZ?

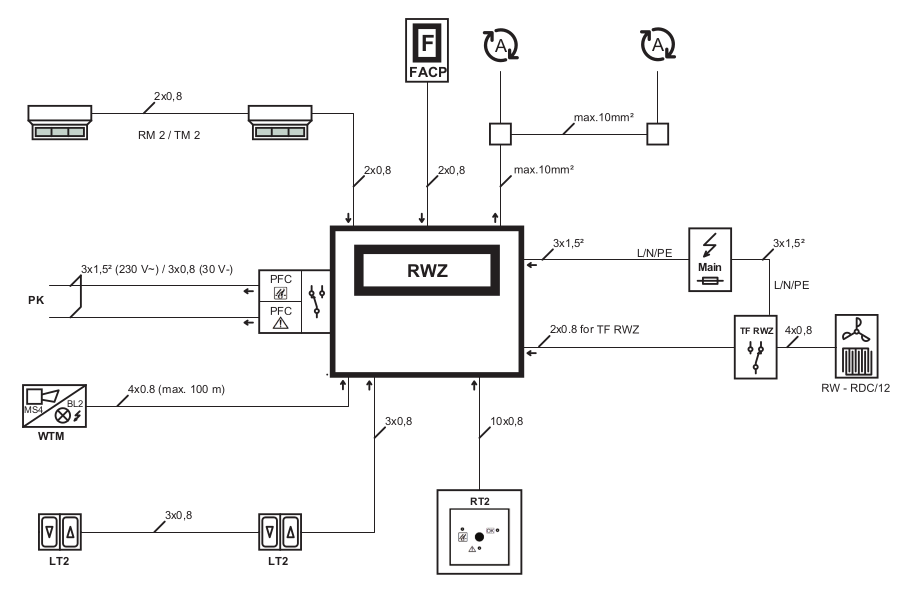

La centrale comanda attuatori a 24V e gestisce tre linee di segnalazione, con rivelatore di incendio automatico, pulsante di allarme RT4 (segnalazione di funzionamento, allarme, guasto e tasto Reset) ed eventuale centrale di rivelazione incendio. Le caratteristiche possono variare in base al modello.
Come avviene il ripristino dell'allarme e quali funzioni sono selezionabili?
Il ripristino dell'allarme avviene tramite pulsante RT4 o dalla centrale di comando. Tra le funzioni selezionabili è prevista anche la modalità "Auto-Chiuso" per la chiusura automatica.
