| RWZ |
Centrales RWA pour systèmes
|
|
|
 |

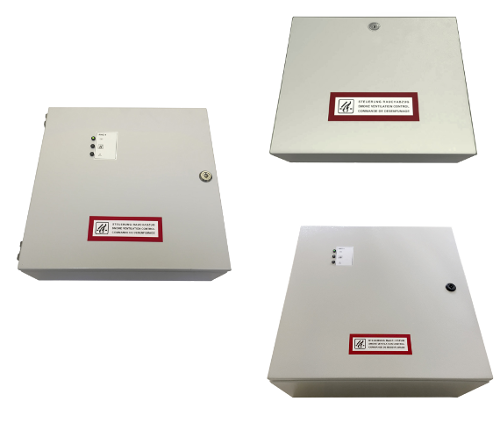

Les centrales de commande et d'alimentation RWZ sont conçues pour garantir de manière fiable l'alimentation électrique des actionneurs RWA TOPP installés dans les fenêtres du bâtiment. Elles sont certifiées EN 12101-10, norme qui réglemente spécifiquement les équipements d'alimentation. Leur but est d'assurer que les actionneurs reçoivent une alimentation continue et fiable en cas d'incendie, même lors d'une coupure totale du réseau électrique, grâce aux batteries de secours intégrées. Elles surveillent en permanence l'intégrité des lignes, en signalant les coupures de câblage ou les dysfonctionnements. Elles reçoivent les signaux des systèmes de détection incendie ou des boutons d'urgence manuels pour activer instantanément les actionneurs. Elles peuvent gérer aussi bien l'ouverture d'urgence en cas d'incendie que la ventilation naturelle quotidienne pour le renouvellement de l'air.
Caractéristiques techniques
| Modèle | RWZ T201 | RWZ T301 | RWZ 5-20f | RWZ 5-40f |
| Tension d’alimentation | 230V ~ 50Hz | |||
| Tension de sortie | 24 v | |||
| Courant max. absorbé | 0,7A | 1,1A | 2,5A | 5,0A |
| Courant de sortie | 4A | 8A | 20A | 40A |
| Batterie tampon | 2 x 2Ah/12V | 2 x 7Ah/12V | 2 x 12Ah/12V | 2 x 17Ah/12V |
| Type de service | S1-Continu | |||
| Options prévues | capteur de vent, pluie et commandes manuelles | |||
| Température de fonctionnement | - 5°C + 40°C | |||
| Dimensions | 446x367x85 | 446x367x85 | 430x525x185 | 430x525x185 |
| Actionneurs connectables C50 RWA | 3 | 6 | 16 | 32 |
| Actionneurs connectables C160 RWA course 360 | 8 | 16 | 40 | 80 |
| Actionneurs connectables C160 RWA course 600 | 6 | 12 | 30 | 60 |
| Actionneurs connectables C160 RWA double-chaîne course 360 | 5 | 10 | 25 | 50 |
| Actionneurs connectables C160 RWA double-chaîne course 600 | 1 | 3 | 9 | 18 |
| Actionneurs connectables ACK4 RWA | 2 | 5 | 12 | 24 |
| Actionneurs connectables ACK4S RWA saillie inversée et vasistas | 3 | 6 | 16 | 32 |
| Actionneurs connectables ACK4S RWA saillie et dôme | 2 | 4 | 10 | 20 |
| Actionneurs connectables S80 RWA | 3 | 6 | 16 | 32 |
| Actionneurs connectables A90 | 3 | 6 | 16 | 32 |
Foire aux questions
À quelles normes répondent les centrales RWZ pour évacuation de fumée ?
Les centrales RWZ disposent de l'homologation VdS selon les directives VdS 2581 et VdS 2593, d'une alimentation interne certifiée DIN EN 12101-10 et d'un élément de commande certifié ISO 21927-9.
Quels dispositifs se raccordent à la centrale RWZ ?

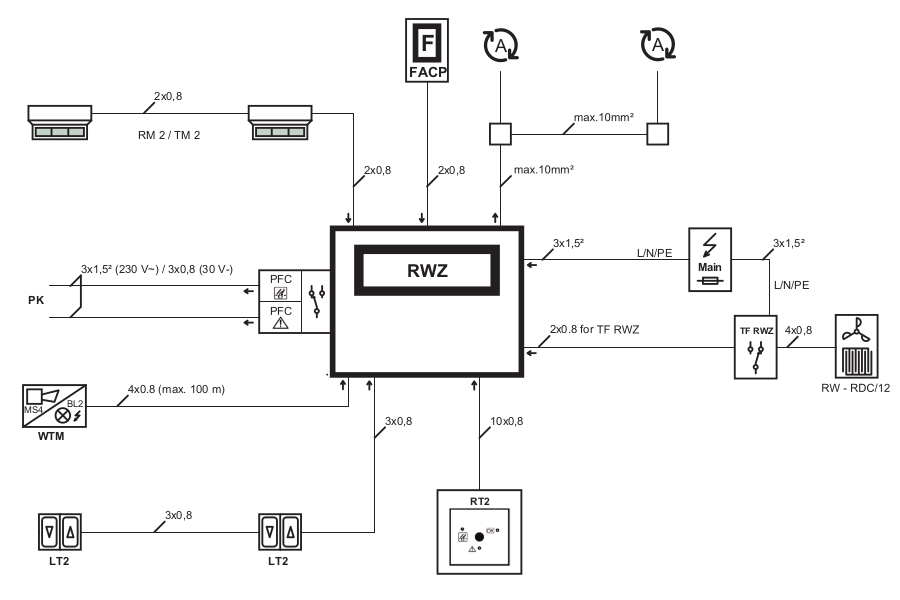

La centrale commande des actionneurs 24V et gère trois lignes de signalisation, avec détecteur d'incendie automatique, bouton d'alarme RT4 (signalisation de fonctionnement, alarme, défaut et touche Reset) et une éventuelle centrale de détection incendie. Les caractéristiques peuvent varier selon le modèle.
Comment réinitialiser l'alarme et quelles fonctions sont sélectionnables ?
L'alarme se réinitialise via le bouton RT4 ou depuis la centrale. Parmi les fonctions sélectionnables figure aussi le mode « Auto-Fermé » pour la fermeture automatique.
