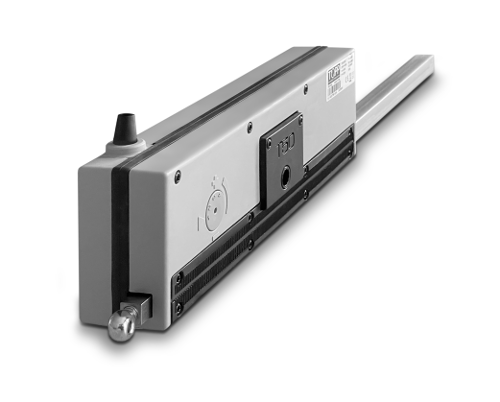

| T50 |
Attuatore a cremaglieraForza di spinta 500 N - Corsa max 1000 mm regolabile |
|
Finestre a sporgere
Finestre a sporgere rovesciato
Cupole e lucernari
|
 |

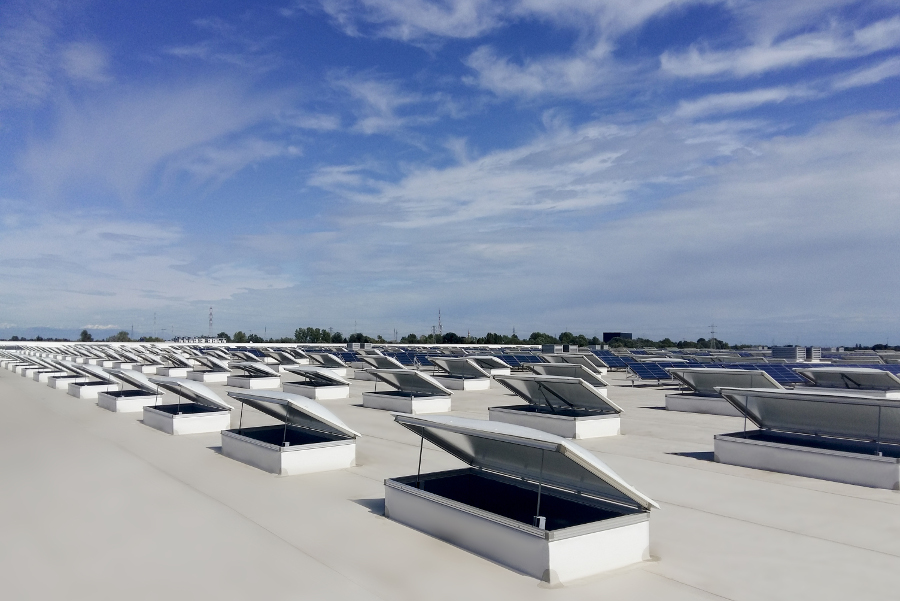

T50 è un solido e affidabile attuatore a cremagliera, con un ottimo rapporto qualità/prezzo, che lo rende particolarmente adatto al montaggio su cupole e lucernari, anche di grandi dimensioni, grazie alla possibilità di collegare più punti di spinta sincronizzati, in fabbricati e capannoni industriali.
Descrizione per capitolato
Attuatore lineare elettrico Topp modello T50, con movimento basculante auto-allineante, a cremagliera, completo di supporto ed accessori per apertura a sporgere. Funzionamento a 230 V 50 Hz oppure, in alternativa, a 24 V c.c. Carico massimo applicabile 500 N. Corsa massima 1000 mm +/- 20 mm. Possibilità di regolazione della corsa ogni 50 mm circa, per mezzo di apposita manopola regolatrice. Predisposto per il collegamento meccanico, tramite barra di collegamento, di 2 o più punti di spinta. Su richiesta, disponibile versione S predisposta per sincronizzazione e funzionamento simultaneo di due attuatori installati su un unico serramento (senza barra di collegamento).
Apparecchio marcato CE.
Caratteristiche Tecniche
| Modello | T50 230V | T50 24V |
| Tensione di alimentazione | 230V ~ 50Hz | 24V c.c. |
| Carico massimo applicabile in spinta | 500 N | |
| Carico massimo 2 punti di spinta (1 master + 1 slave) | 500 N | |
| Carico massimo 2 punti di spinta (1 master + 1 master) | 700 N | |
| Carico massimo 3 punti di spinta (1 master + 2 slave)* | 450 N | |
| Distanza fra 2 punti di spinta | max 2,4 m - min 1 m (1,5 m fra 2 master) | |
| Corse disponibili (+/- 20 mm) T50 mod. 320 | 150 - 200 - 250 - 320 mm | |
| Corse disponibili (+/- 20 mm) T50 mod. 500 | 150 - 200 - 250 - 320 - 400 - 450 - 500 mm | |
| Corse disponibili (+/- 20 mm) T50 mod. 750 | 180 - 280 - 370 - 470 - 560 - 650 - 750 mm | |
| Corse disponibili T50S mod. 1000 | programmabile millimetricamente su richiesta | |
| Assorbimento | 0,3 A | 1,4 A |
| Velocità di traslazione a vuoto | 18 mm\s | 10 mm\s |
| Durata della corsa a vuoto | calcolare come corsa diviso velocità di traslazione a vuoto | |
| Doppio isolamento elettrico | si | - |
| Tipo servizio | S2 di 4 min | |
| Temperatura di funzionamento | - 5°C + 50°C | |
| Grado di protezione dispositivi elettrici | IP 55 | |
| Collegamento in parallelo di 2 o piu attuatori | si | |
| Fine corsa | encoder | |
* E' possibile installare, tramite apposita barra di collegamento, fino a 6 punti di spinta sullo stesso serramento.
** Consultare l’ufficio tecnico commerciale per disposizione punti di spinta e calcolo forza di spinta.
Domande Frequenti
Si possono comandare più punti di spinta con un T50?
Sì: è possibile collegare più punti di spinta sullo stesso serramento tramite una barra di trasmissione a innesto rapido.
Come si regola il fine corsa del T50 in fase di montaggio?
Il montaggio è rapido anche in assenza di alimentazione grazie alla staffa scorrevole autoallineante, che consente di regolare il fine corsa a passi di 2 mm lungo le corsie del corpo macchina.
Qual è il grado di protezione del T50?
Il T50 ha grado di protezione IP55.
