| T50 |
Actuador de cremalleraFuerza de empuje 500 N - Carrera máx. 1000 mm regulable |
|
Ventanas proyectantes
Ventanas proyectantes invertidas
Cúpulas y claraboyas
|
 |

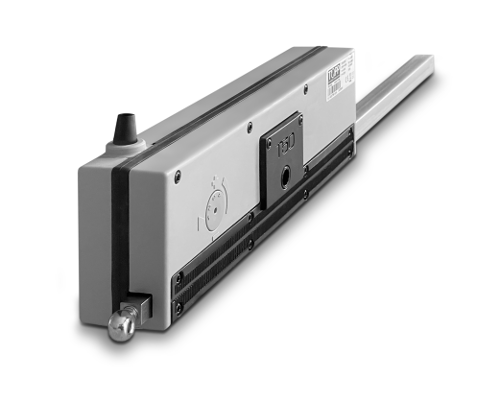

Actuador lineal eléctrico Topp modelo T50, con movimiento basculante autoalineante, de cremallera, con soporte y accesorios para apertura proyectante. Funcionamiento a 230 V 50 Hz o, alternativamente, a 24 V c.c. Carga máxima aplicable 500 N. Carrera máxima 1000 mm +/- 20 mm. Posibilidad de regular la carrera cada 50 mm aproximadamente mediante un mando regulador específico. Preparado para la conexión mecánica, mediante barra de unión, de 2 o más puntos de empuje. Bajo pedido, versión S disponible, preparada para la sincronización y el funcionamiento simultáneo de dos actuadores instalados en una misma ventana (sin barra de unión).

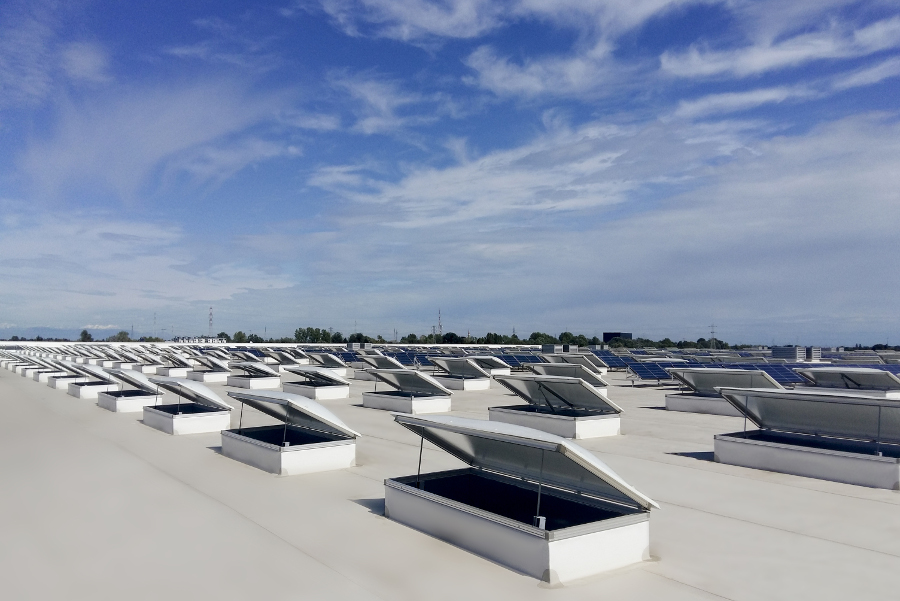

T50 es un actuador de cremallera sólido y fiable, con una excelente relación calidad/precio, que lo hace especialmente adecuado para el montaje en cúpulas y lucernarios, incluso de grandes dimensiones, gracias a la posibilidad de conectar varios puntos de empuje sincronizados, en edificios y naves industriales.
Aparato con marcado CE.
Características técnicas
| Modelo | T50 230V | T50 24V |
| Tensión de alimentación | 230V ~ 50Hz | 24V c.c. |
| Carga máxima aplicable en empuje | 500 N | |
| Carga máxima 2 puntos de empuje (1 master + 1 slave) | 500 N | |
| Carga máxima 2 puntos de empuje (1 master + 1 master) | 700 N | |
| Carga máxima 3 puntos de empuje (1 master + 2 slave)* | 450 N | |
| Distancia entre 2 puntos de empuje | max 2,4m - min 1m (1,5m entre 2 masters) | |
| Carreras disponibles (+/- 20 mm) T50 mod. 320 | 150 - 200 - 250 - 320 mm | |
| Carreras disponibles (+/- 20 mm) T50 mod. 500 | 150 - 200 - 250 - 320 - 400 - 450 - 500 mm | |
| Carreras disponibles (+/- 20 mm) T50 mod. 750 | 180 - 280 - 370 - 470 - 560 - 650 - 750 mm | |
| Carreras disponibles T50S mod. 1000 | programable milimétricamente bajo pedido | |
| Absorción | 0,3 A | 1,4 A |
| Velocidad de traslación en vacío | 18 mm\s | 10 mm\s |
| Duración de la carrera en vacío | calcular como carrera dividido por velocidad de traslación en vacío | |
| Doble aislamiento eléctrico | si | - |
| Tipo de servicio | S2 di 4 min | |
| Temperatura de funcionamiento | - 5°C + 50°C | |
| Grado de protección dispositivos eléctricos | IP 55 | |
| Conexión en paralelo de 2 o más actuadores | si | |
| Tope | encoder | |
* Es posible instalar hasta 6 puntos de empuje en la misma ventana utilizando la barra de conexión correspondiente.
** Consultar con el departamento técnico comercial para la disposición de los puntos de empuje y el cálculo de la fuerza de empuje.
Preguntas frecuentes
¿Se pueden accionar varios puntos de empuje con un solo T50?
Sí: se pueden conectar varios puntos de empuje en el mismo cerramiento mediante una barra de transmisión de encaje rápido.
¿Cómo se regula el final de carrera del T50 durante el montaje?
El montaje es rápido incluso sin alimentación gracias al soporte deslizante autoalineante, que permite regular el final de carrera en pasos de 2 mm a lo largo de las guías del cuerpo.
¿Cuál es el grado de protección del T50?
El T50 tiene grado de protección IP55.
