| T50 |

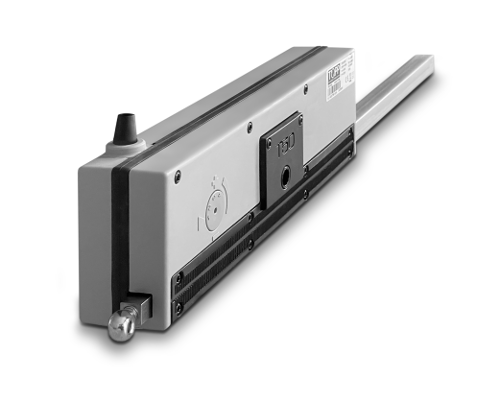

Actionneur à crémaillèreForce de poussée 500 N - Course max. 1000 mm |
|
Fenêtres à l'italienne
Fenêtres à l'italienne pour montage renversé
Dômes et lucarnes
|
 |

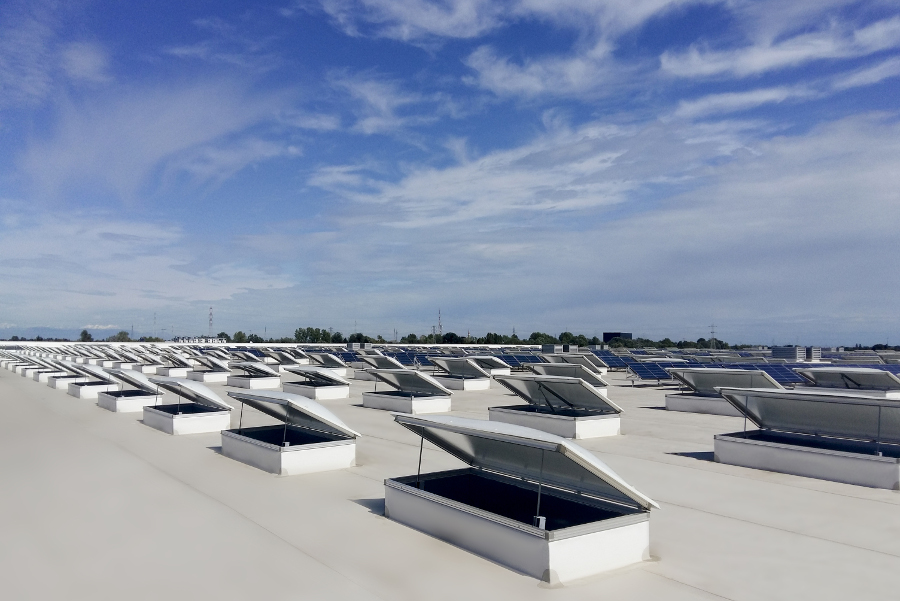

T50 est un actionneur à crémaillère robuste et fiable, au rapport qualité/prix excellent, qui le rend particulièrement adapté au montage sur coupoles et lanterneaux, même de grandes dimensions, grâce à la possibilité de relier plusieurs points de poussée synchronisés, dans les bâtiments et halls industriels.
Descriptif CCTP
Actionneur linéaire électrique Topp modèle T50, à mouvement basculant auto-alignant, à crémaillère, avec support et accessoires pour ouverture à projection. Fonctionnement en 230 V 50 Hz ou, en alternative, en 24 V c.c. Charge maximale applicable 500 N. Course maximale 1000 mm +/- 20 mm. Réglage de la course possible tous les 50 mm environ, au moyen d'une molette de réglage dédiée. Prévu pour la liaison mécanique, au moyen d'une barre de liaison, de 2 points de poussée ou plus. Sur demande, version S disponible, prévue pour la synchronisation et le fonctionnement simultané de deux actionneurs installés sur un même châssis (sans barre de liaison).
Appareil marqué CE.
Caractéristiques techniques
| Modèle | T50 230V | T50 24V |
| Tension d’alimentation | 230V ~ 50Hz | 24V c.c. |
| Charge maximale applicable en poussée | 500 N | |
| Charge maximale avec 2 points de poussée (1 maître + 1 esclave) | 500 N | |
| Charge maximale avec 2 points de poussée (1 maître + 1 maître) | 700 N | |
| Charge maximale avec 3 points de poussée (1 maître + 2 esclaves)* | 450 N | |
| Distance entre 2 points de poussée | max. 2,4 m - min. 1 m (1,5 m entre 2 maîtres) | |
| Courses disponibles (+/- 20 mm) T50 mod. 320 | 150 - 200 - 250 - 320 mm | |
| Courses disponibles (+/- 20 mm) T50 mod. 500 | 150 - 200 - 250 - 320 - 400 - 450 - 500 mm | |
| Courses disponibles (+/- 20 mm) T50 mod. 750 | 180 - 280 - 370 - 470 - 560 - 650 - 750 mm | |
| Courses disponibles T50S mod. 1000 | Programmable au millimètre sur demande | |
| Absorption | 0,3 A | 1,4 A |
| Vitesse de translation à vide | 18 mm\s | 10 mm\s |
| Durée de la course à vide | calculer comme course divisée par vitesse de translation à vide | |
| Double isolation électrique | oui | - |
| Type de service | S2 di 4 min | |
| Température de fonctionnement | - 5°C + 50°C | |
| Classe de protection des appareils électriques | IP 55 | |
| Raccordement en parallèle de 2 actionneurs ou plus | oui | |
| Fin de course | encodeur | |
* Il est possible d'installer, à l'aide de la barre de raccordement prévue, jusqu'à 6 points de poussée sur le même bâti.
** Consulter le bureau technique commercial pour en savoir plus sur la disposition des points de poussée et le calcul de la force de poussée.
Foire aux questions
Peut-on commander plusieurs points de poussée avec un seul T50 ?
Oui : plusieurs points de poussée peuvent être reliés sur la même menuiserie via une barre de transmission à emboîtement rapide.
Comment régler le fin de course du T50 lors du montage ?
Le montage est rapide même sans alimentation grâce à l'étrier coulissant auto-aligné, qui permet de régler le fin de course par pas de 2 mm le long des rails du corps.
Quel est l'indice de protection du T50 ?
Le T50 a un indice de protection IP55.
