| T50 |
ZahnstangenantriebDruckkraft 500 N - Hub max. 1000 mm (adjustable) |
|
Klappfenster
Kippfenster, auswärts öffnend
Kuppeln und Oberlichte
|
 |

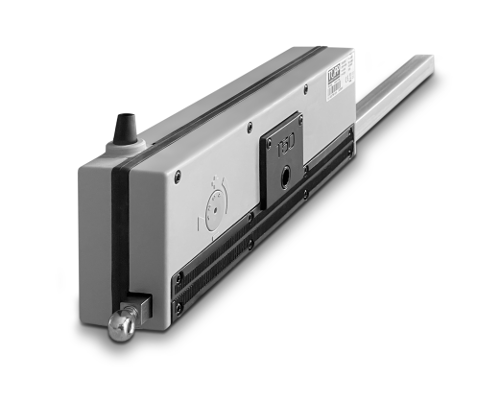

Elektrischer Linearantrieb Topp Modell T50 mit selbstausrichtender Kippbewegung, als Zahnstangenantrieb, komplett mit Halterung und Zubehör für Klappflügel. Betrieb mit 230 V 50 Hz oder wahlweise mit 24 V DC. Maximal zulässige Last 500 N. Maximaler Hub 1000 mm +/- 20 mm. Hub in Schritten von ca. 50 mm über einen eigenen Einstellknopf einstellbar. Vorbereitet für die mechanische Verbindung von 2 oder mehr Schubpunkten über eine Verbindungsstange. Auf Anfrage ist eine S-Version verfügbar, vorbereitet für die Synchronisierung und den gleichzeitigen Betrieb von zwei an einem Fenster montierten Antrieben (ohne Verbindungsstange).

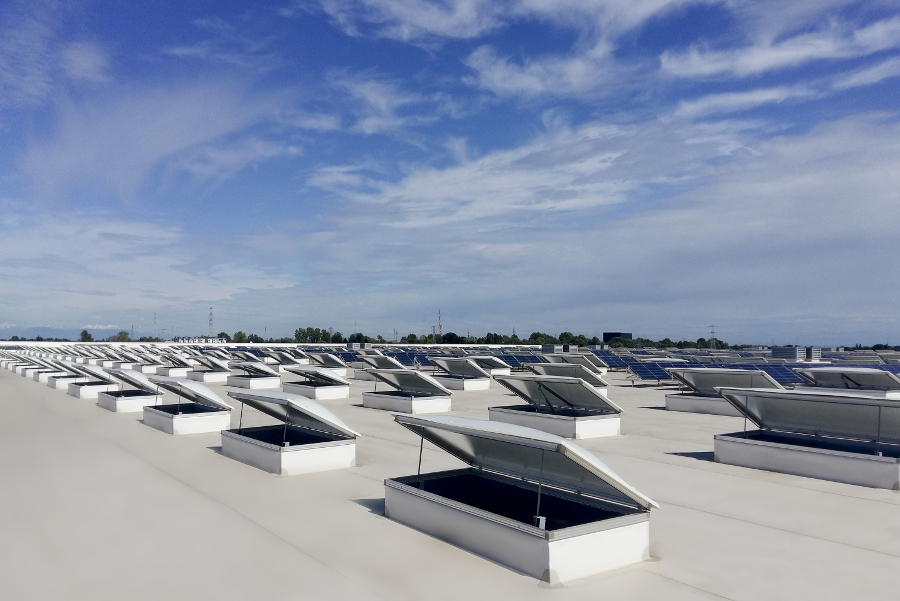

T50 ist ein robuster und zuverlässiger Zahnstangenantrieb mit hervorragendem Preis-Leistungs-Verhältnis, der dank der Möglichkeit, mehrere synchronisierte Schubpunkte zu verbinden, besonders für die Montage an Lichtkuppeln und Oberlichtern – auch großformatigen – in Industriegebäuden und Hallen geeignet ist.
CE-gekennzeichnetes Gerät.
Technische Merkmale
| Modell | T50 230V | T50 24V |
| Versorgungsspannung | 230V ~ 50Hz | 24V c.c. |
| Maximalbelastung bei Schubkraft | 500 N | |
| Maximalbelastung 2 Andruckpunkte (1 Master + 1 Slave) | 500 N | |
| Maximalbelastung 2 Andruckpunkte (1 Master + 1 Master) | 700 N | |
| Maximalbelastung 3 Andruckpunkte (1 Master + 2 Slave)* | 450 N | |
| Distanz zwischen 2 Andruckpunkten | max 2,4 m - min 1m.(1,5 m. zwischen 2 Master) | |
| Hübe (+/- 20 mm) Mod. T50 Hub 320 | 150 - 200 - 250 - 320 mm | |
| Hübe (+/- 20 mm) Mod. T50 Hub 500 | 150 - 200 - 250 - 320 - 400 - 450 - 500 mm | |
| Hübe (+/- 20 mm) Mod. T50 Hub 750 | 180 - 280 - 370 - 470 - 560 - 650 - 750 mm | |
| Hübe Mod. T50S Hub 1000 | Millimetrisch nach Bedarf einstellbar | |
| Stromaufnahme | 0,3 A | 1,4 A |
| Translationsgeschwindigkeit (Leerweg) | 18 mm\s | 10 mm\s |
| Dauer eines Leerwegs | Als Hub geteilt durch die Translationsgeschwindigkeit (Leerweg) berechnen | |
| Doppelte Isolierung | ja | - |
| Art des Dienstes | S2 di 4 min | |
| Betriebstemperatur | - 5°C + 50°C | |
| Schutzart der elektrische Geräte | IP 55 | |
| Parallelschaltung von 2 oder mehr Antrieben | ja | |
| Endschalter | Encoder | |
* Es ist anhand eines Verbindungsstabs möglich, bis zu 6 Andruckpunkte an einem selben Flügel zu installieren.
** Bitte setzen Sie sich für die Anordnung der Andruckpunkte und die Berechnung der Druckkraft mit der technischen Vertriebsabteilung in Verbindung.
Häufig gestellte Fragen
Was ist der maximale Hub des T50 und wie wird er eingestellt?
Der Zahnstangenantrieb T50 liefert 500 N bei einem maximalen Hub von 1000 mm (+/- 20 mm), über einen Drehknopf etwa alle 50 mm einstellbar. Die Bewegung ist selbstausrichtend kippend.
Wie viele Schubpunkte lassen sich an einen T50 anschließen?
Über die entsprechende Verbindungsstange lassen sich 2 oder mehr Schubpunkte am selben Fenster mechanisch verbinden, bis zu maximal 6 Punkten.
Wie werden mehrere Schubpunkte ohne Stange gesteuert?
Auf Anfrage ist die Ausführung S erhältlich, die für die elektronische Synchronisation mehrerer Antriebe am selben Fenster ohne Verbindungsstange vorbereitet ist. Sie arbeitet mit 230V 50Hz oder 24V DC. CE-gekennzeichnet.
