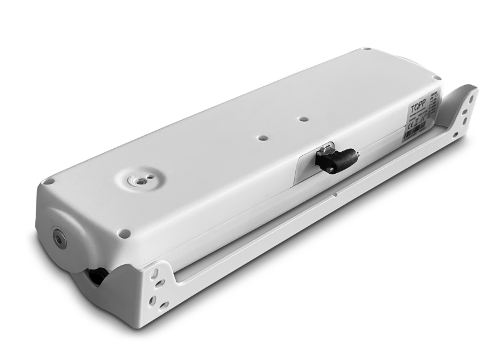

C40


Attuatore a catena

Forza di spinta 400 N - Corsa max 500 mm regolabile
Download
 Attuatore elettrico Topp modello C40 con catena articolata doppia maglia, contenuta in apposito involucro, completo di supporto ed accessori per apertura a sporgere o a vasistas. Funzionamento 230V 50 Hz, oppure, in alternativa, a 24 V c.c. Carico massimo applicabile 400N.
Aggancio rapido attacco all’infisso. Corsa max di 500 mm con regolazione della corsa in 7 posizioni (100, 150, 200, 250, 300, 400, 500 mm) per mezzo di apposita manopola regolatrice. Fine corsa in chiusura elettronico ad assorbimento di corrente. Dispositivo di sicurezza per riduzione della forza di trazione negli ultimi 10 cm della corsa. Grado di protezione dispositivi elettrici IP 55. Su richiesta, disponibile versione S predisposta per sincronizzazione e funzionamento simultaneo di più attuatori installati su un unico serramento.
Apparecchio marcato CE.

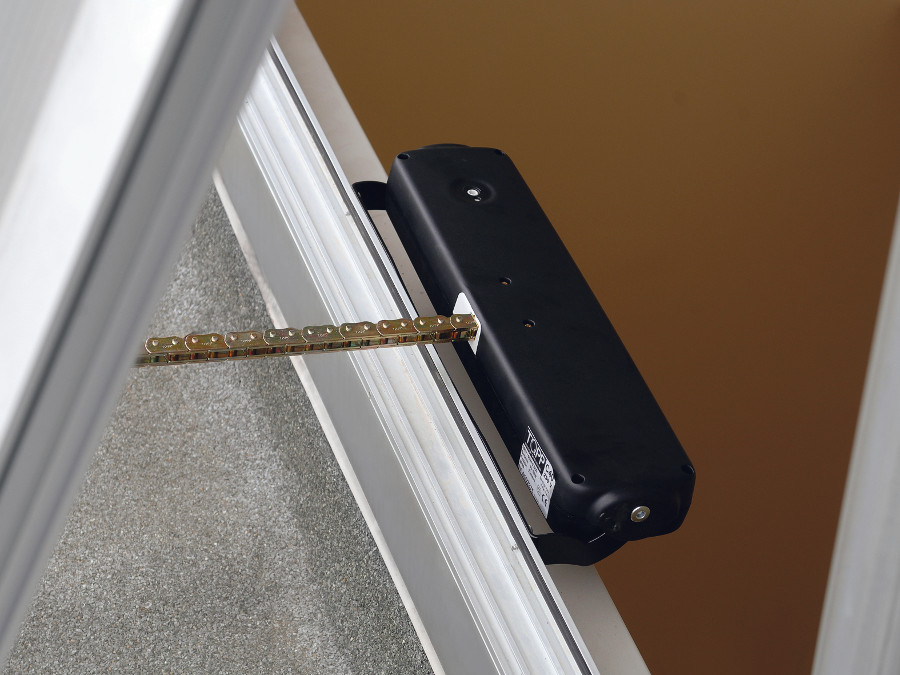

Applicazioni





 attuatore a catena C40
Caratteristiche Tecniche
Modello C40 230V C40 24V
Tensione di alimentazione 230V ~ 50Hz 24V c.c.
Carico massimo applicabile in spinta 400 N
Carico massimo applicabile in trazione 400 N
Corse (selezionabili in qualsiasi momento) 100 - 150 - 200 - 250 - 300 - 400 - 500 mm
Assorbimento 0,24 A 1,1 A
Velocità di traslazione a vuoto 18,5 mm\s 10,5 mm\s
Durata della corsa a vuoto 27 s 48 s
Doppio isolamento elettrico si -
Tipo servizio S2 di 5 min S2 di 8 min
Temperatura di funzionamento - 5°C + 50°C
Grado di protezione dispositivi elettrici IP 55
Regolazione dell’attacco all’infisso non necessaria
Collegamento in parallelo di 2 o piu attuatori si
Collegamento di più C40 sulla stessa finestra S version
Controllo di posizione della catena si
Fine corsa Elettronico in apertura, ad assorbimento amperometrico in chiusura
Dispositivo acustico per segnalazione montaggio errato si
Dimensioni 387,6x95x50 mm
Peso ** apparecchio installato 1,9 kg

* il peso indicato è soggetto ad eventuali variazioni, in funzione degli accessori scelti

Domande Frequenti
Quanta forza e quale corsa massima ha il C40?

Il C40 eroga 400 N con corsa massima di 500 mm, regolabile su 7 posizioni (100, 150, 200, 250, 300, 400, 500 mm) tramite manopola.

Quali dispositivi di sicurezza integra il C40?

Integra il fine corsa in chiusura elettronico ad assorbimento di corrente e un dispositivo di sicurezza che riduce la forza di trazione negli ultimi 10 cm della corsa, per non sovrasollecitare il serramento in chiusura.

Qual è il grado di protezione e si può sincronizzare?

Il grado di protezione dei dispositivi elettrici è IP55. Su richiesta è disponibile la versione S per la sincronizzazione di più attuatori. Funziona a 230V 50Hz o 24V c.c. Marcato CE.
