| C40 |
Actionneur à chaîneForce de poussée 400 N - Course max. 500 mm réglable |
|
Fenêtres à l'italienne
Fenêtres à soufflet
Fenêtres à l'italienne pour montage renversé
Dômes et lucarnes
|
 |

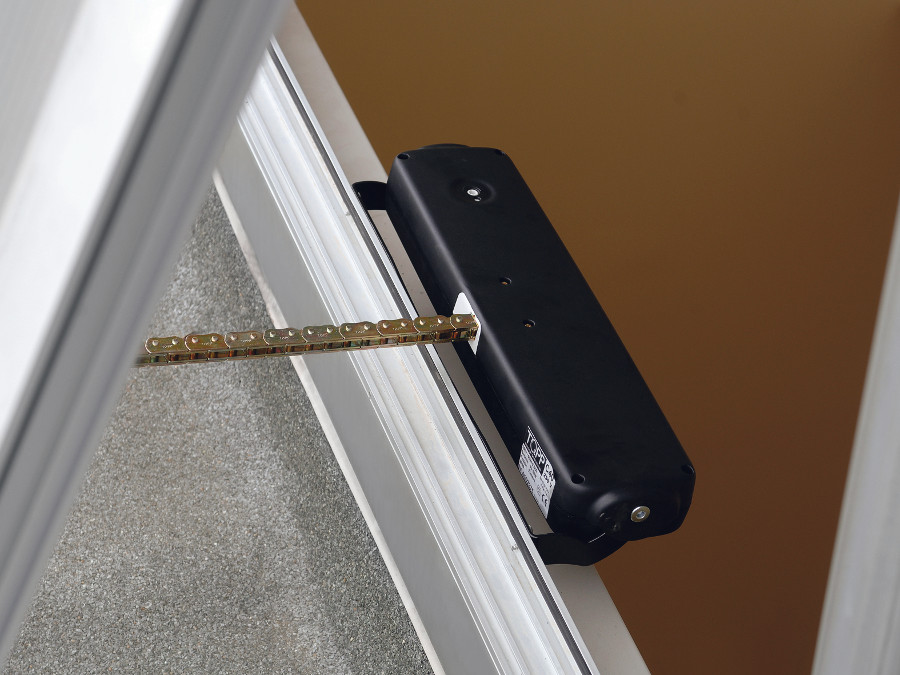

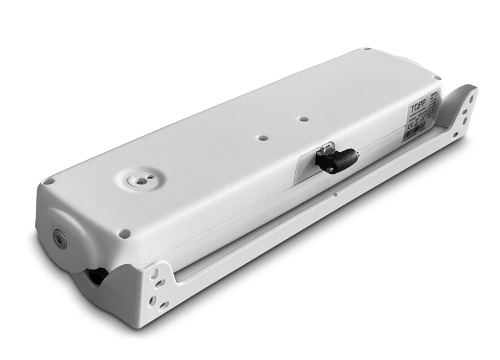

C40 est un actionneur à chaîne robuste et fiable, doté d'une force de poussée et de courses supérieures au standard, installable sur des châssis de grandes dimensions, en application à projection, à soufflet et coupole, en environnement commercial et industriel.
Descriptif CCTP
Actionneur électrique Topp modèle C40 à chaîne articulée à double maillon, logée dans un boîtier dédié, avec support et accessoires pour ouverture à projection ou à soufflet. Fonctionnement en 230 V 50 Hz ou, en alternative, en 24 V c.c. Charge maximale applicable 400 N. Fixation rapide au châssis. Course maximale de 500 mm avec réglage de la course sur 7 positions (100, 150, 200, 250, 300, 400, 500 mm) au moyen d'une molette de réglage dédiée. Fin de course en fermeture électronique par détection de courant. Dispositif de sécurité réduisant la force de traction sur les 10 derniers cm de la course. Indice de protection des composants électriques IP55. Sur demande, version S disponible, prévue pour la synchronisation et le fonctionnement simultané de deux actionneurs installés sur un même châssis.
Appareil marqué CE.
Caractéristiques techniques
| Modèle | C40 230V | C40 24V |
| Tension d’alimentation | 230V ~ 50Hz | 24V c.c. |
| Charge maximale applicable en poussée | 400 N | |
| Charge maximale applicable en traction | 400 N | |
| Courses (sélectionnables à tout moment) | 100 - 150 - 200 - 250 - 300 - 400 - 500 mm | |
| Absorption | 0,24 A | 1,1 A |
| Vitesse de translation à vide | 18,5 mm\s | 10,5 mm\s |
| Durée de la course à vide | 27 s | 48 s |
| Double isolation électrique | oui | - |
| Type de service | S2 di 5 min | S2 di 8 min |
| Température de fonctionnement | - 5°C + 50°C | |
| Classe de protection des appareils électriques | IP 55 | |
| Réglage du système de fixation au châssis | non nécessaire | |
| Raccordement en parallèle de 2 actionneurs ou plus | oui | |
| Raccordement et synchronisation de 2 C40 sur la même fenêtre | S version | |
| Contrôle de position de la chaîne | oui | |
| Fin de course | Électronique en ouverture, à absorption ampérométrique en fermeture | |
| Avertisseur sonore de montage erroné | oui | |
| Dimensions | 387,6x95x50 mm | |
| Poids** appareil installé | 1,9 kg | |
* le poids indiqué peut faire l'objet de variations éventuelles, en fonction des accessoires choisis
Foire aux questions
Sur combien de positions la course du C40 est-elle réglable ?
La course du C40 est réglable sur 7 positions, de 100 à 500 mm, à l'aide de la molette dédiée.
Le C40 nécessite-t-il des réglages du fin de course en fermeture ?
Non : le fin de course en fermeture fonctionne par absorption de courant, évitant les réglages en fermeture et compensant d'éventuelles erreurs de positionnement de l'actionneur.
Quel est l'indice de protection du C40 ?
Le C40 offre un indice de protection élevé IP55.
