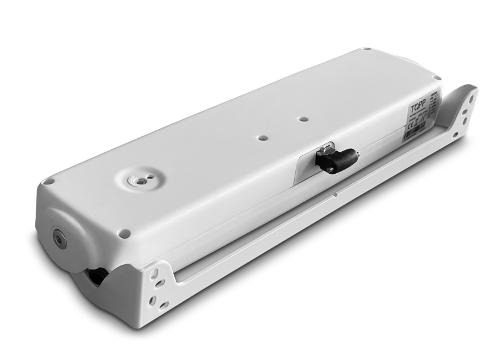

C40


Actuador de cadena

Fuerza de empuje 400 N - Carrera máx. 500 mm regulable
Descargar
 Actuador eléctrico Topp modelo C40 con cadena articulada de doble eslabón contenida en funda, dotado de soporte y accesorios para la apertura proyectante o abatible. Funcionamiento a 230V 50Hz o a 24V c.c. Carga máxima aplicable 400N.
Gancho de conexión rápida a la ventana. Carrera máx. de 500 mm con regulación en 7 posiciones (100, 150, 200, 250, 300, 400, 500 mm) por medio de selector. Tope electrónico de cierre por absorción de corriente. Dispositivo de seguridad para la reducción de la fuerza de tracción en los últimos 10cm de la carrera. Grado de protección dispositivos eléctricos IP55.
Aparato con marca CE.
Bajo pedido está disponible la versión S predispuesta para la sincronización y el funcionamiento simultáneo de varios actuadores instalados en una única ventana.

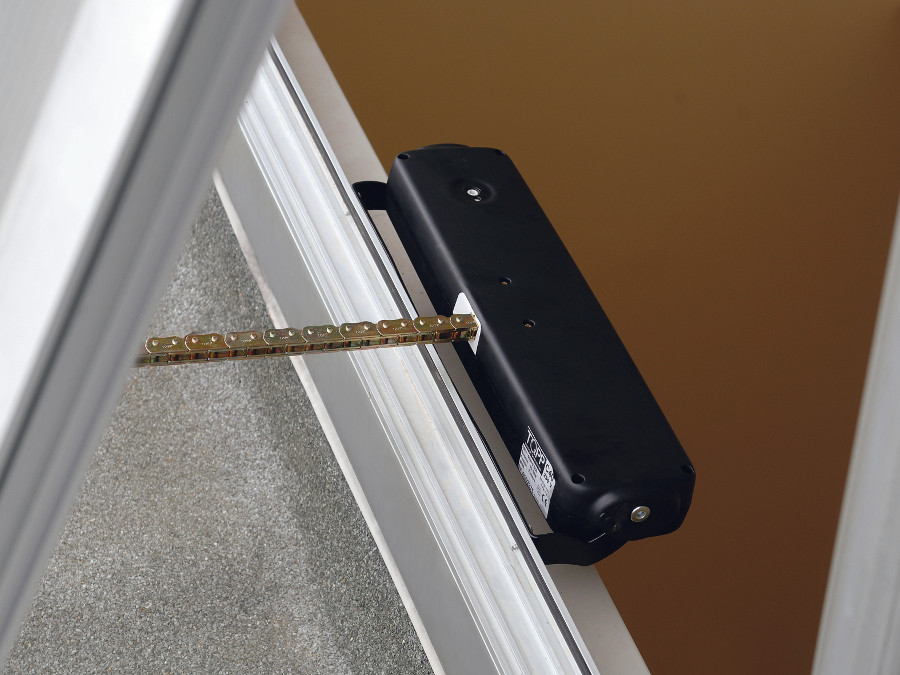

Aplicaciones





 actuador de cadena C40
Características técnicas
Modelo C40 230V C40 24V
Tensión de alimentación 230V ~ 50Hz 24V c.c.
Carga máxima aplicable en empuje 400 N
Carga máxima aplicable en tracción 400 N
Carreras (seleccionables en cualquier momento) 100 - 150 - 200 - 250 - 300 - 400 - 500 mm
Absorción 0,24 A 1,1 A
Velocidad de traslación en vacío 18,5 mm\s 10,5 mm\s
Duración de la carrera en vacío 27 s 48 s
Doble aislamiento eléctrico si -
Tipo de servicio S2 di 5 min S2 di 8 min
Temperatura de funcionamiento - 5°C + 50°C
Grado de protección dispositivos eléctricos IP 55
Regulación de la conexión a la ventana no necesaria
Conexión en paralelo de 2 o más actuadores si
Sincronización de dos C40 en la misma ventana S version
Control de posición de la cadena si
Tope Electrónico de apertura, de absorción amperimétrica al cierre
Dispositivo acústico para señal de montaje incorrecto si
Medidas 387,6x95x50 mm
Peso** aparato instalado 1,9 kg

* el peso indicado está sujeto a variaciones según los accesorios elegidos

Preguntas frecuentes
¿Cuánta fuerza y qué carrera máxima tiene el C40?

El C40 proporciona 400 N con una carrera máxima de 500 mm, regulable en 7 posiciones (100, 150, 200, 250, 300, 400, 500 mm) mediante rueda.

¿Qué dispositivos de seguridad integra el C40?

Integra el fin de carrera en cierre electrónico por absorción de corriente y un dispositivo de seguridad que reduce la fuerza de tracción en los últimos 10 cm de la carrera, para no sobrecargar la ventana en el cierre.

¿Cuál es el grado de protección y se puede sincronizar?

El grado de protección de los dispositivos eléctricos es IP55. Bajo pedido está disponible la versión S para la sincronización de varios actuadores. Funciona a 230V 50Hz o 24V c.c. Con marcado CE.
