| ACK4RWA |
Attuatore a catenaForza di spinta 300 N
|
|
Finestre a sporgere
Finestre a vasistas
Finestre a sporgere rovesciato
Cupole e lucernari
|
 |

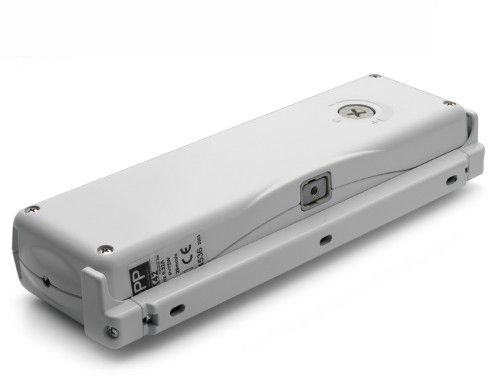

Attuatore elettrico Topp modello ACK4 RWA con catena articolata a doppia maglia in acciaio INOX, contenuta in apposito involucro di alluminio pressofuso e verniciato a polveri epossidiche, completo di supporto ed accessori per apertura a sporgere o a vasistas. Funzionamento a 24 V c.c. Carico massimo applicabile 300 N. Corsa massima di 400 mm con regolazione della corsa in 7 posizioni (100, 150, 200, 250, 300, 350, 400 mm) per mezzo di apposita manopola regolatrice. Elettronica con avvisatore acustico per segnalazione all'utente di montaggio errato. Su richiesta, disponibile versione S predisposta per sincronizzazione e funzionamento simultaneo di due attuatori installati su un unico serramento. Grado di protezione dispositivi elettrici IP55. Disponibile versione con grado di protezione alle polveri e all'acqua IP66 (corsa fissa).

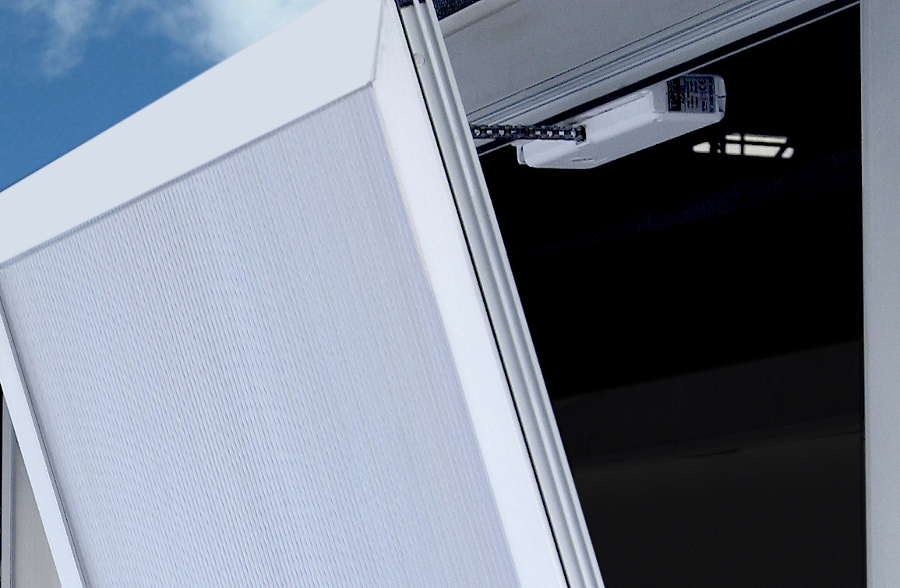

ACK4 RWA è un solido e affidabile attuatore a catena, con caratteristiche esclusive come il grado di protezione IP55 e la catena in acciaio INOX, che lo rendono adatto all'installazione su serramenti a sporgere e a vasistas, in ambienti industriali e commerciali con alto grado di umidità, dove sono richiesti attuatori verificati secondo normativa EN 12101-2 per sistemi di evacuazione fumo.
Apparecchio marcato CE e verificato secondo la direttiva EN 12101-2 per sistemi di evacuazione fumo e calore.
Caratteristiche Tecniche
| Modello | ACK4 RWA |
| Tensione di alimentazione | 24V c.c. |
| Carico massimo applicabile in spinta | 300 N |
| Carico massimo applicabile in trazione | 300 N |
| Corse | 100 - 150 - 200 - 250 - 300 - 350 - 400 mm |
| Assorbimento | 1,35 A |
| Velocità di traslazione a vuoto | 17 mm\s |
| Durata della corsa a vuoto | 23 s |
| Doppio isolamento elettrico | si |
| Tipo servizio | S2 di 3 min |
| Temperatura di funzionamento | - 5°C + 50°C |
| Grado di protezione dispositivi elettrici | IP 55 (disponibile versione speciale IP66) |
| Regolazione dell’attacco all’infisso | 10 mm |
| Collegamento in parallelo di 2 o piu attuatori | si |
| Collegamento di 2 ACK4* sulla stessa finestra | S version |
| Controllo di posizione della catena | si |
| Fine corsa | encoder |
| Dispositivo acustico per segnalazione montaggio errato | si |
| Dimensioni | 288,5x83x47,8 mm |
| Peso ** apparecchio installato | 1,9 kg |
* il peso indicato è soggetto ad eventuali variazioni, in funzione degli accessori scelti
Domande Frequenti
Cosa rende l'ACK4 RWA idoneo all'evacuazione fumo e calore?
L'ACK4 RWA è conforme alla direttiva EN12101-2 per i sistemi di evacuazione fumo e calore e funziona a 24V c.c., requisito tipico delle applicazioni RWA alimentate da centrale dedicata.
Mantiene le stesse prestazioni meccaniche dell'ACK4 standard?
Sì: forza di spinta 300 N, corsa massima 400 mm regolabile su 7 posizioni e catena INOX a doppia maglia restano invariate, così come il grado di protezione IP55.
È sincronizzabile e come segnala un montaggio errato?
Su richiesta è disponibile la versione S per la sincronizzazione di più attuatori sullo stesso serramento. L'elettronica dispone di avvisatore acustico per segnalare il montaggio errato. Marcato CE.
