ACK4RWA




Actionneur à chaîne

Force de poussée 300 N
Course max 400 mm réglable
Télécharger

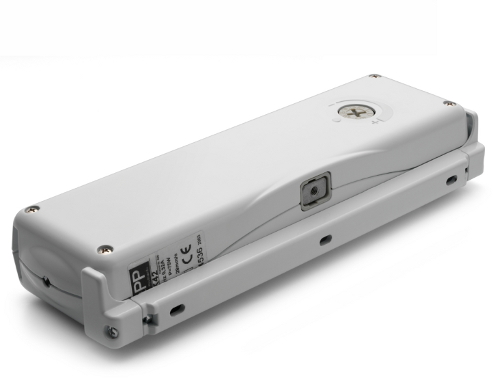

 Actionneur électrique Topp modèle ACK4 avec chaîne articulée à double maillon en acier inox, contenue dans une enveloppe spéciale en aluminium moulé sous pression et recouverte de peinture aux poudres époxy, fourni avec support et accessoires pour ouverture à l’italienne ou à soufflet. Fonctionnement 24 VCC Charge maximale applicable 300N. Course max. de 400 mm avec réglage de la course sur 7 positions (100, 150, 200, 250, 300, 350, 400 mm) au moyen d’une molette de réglage prévue à cet effet. Électronique incluant un avertisseur sonore permettant de signaler à l’utilisateur un montage erroné.
Appareil marqué CE et conforme à la norme EN12101-2 pour systèmes d’évacuation de la fumée et de la chaleur. Classe de protection des appareils électriques IP55. Version spéciale IP66 disponible (course fixe)

Sur demande, il existe une version S prévue pour la synchronisation et le fonctionnement simultané de plusieurs actionneurs installés sur un seul et même bâti.

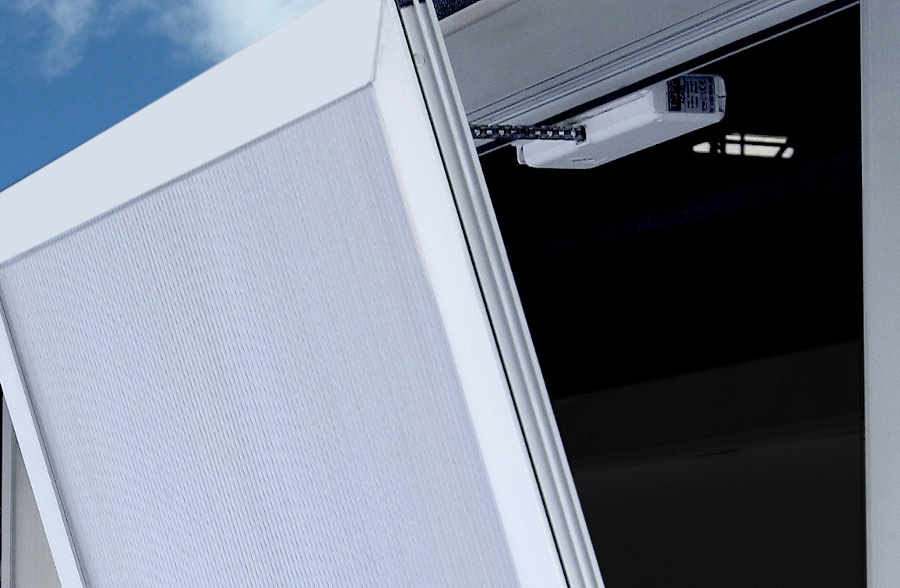

Applications





 Actionneur à chaîne ACK4 RWA
Caractéristiques techniques
Modèle ACK4 RWA
Tension d’alimentation 24V c.c.
Charge maximale applicable en poussée 300 N
Charge maximale applicable en traction 300 N
Courses 100 - 150 - 200 - 250 - 300 - 350 - 400 mm
Absorption 1,35 A
Vitesse de translation à vide 17 mm\s
Durée de la course à vide 23 s
Double isolation électrique oui
Type de service S2 di 3 min
Température de fonctionnement - 5°C + 50°C
Classe de protection des appareils électriques IP 55 (version spéciale IP66 disponible)
Réglage du système de fixation au châssis 10 mm
Raccordement en parallèle de 2 actionneurs ou plus oui
Raccordement et synchronisation de 2 ACK4* sur la même fenêtre S version
Contrôle de position de la chaîne oui
Fin de course encodeur
Avertisseur sonore de montage erroné oui
Dimensions 288,5x83x47,8 mm
Poids** appareil installé 1,9 kg

* le poids indiqué peut faire l'objet de variations éventuelles, en fonction des accessoires choisis

Foire aux questions
Qu'est-ce qui rend le ACK4 RWA apte à l'évacuation de fumée et de chaleur ?

Le ACK4 RWA est conforme à la directive EN12101-2 pour les systèmes d'évacuation de fumée et de chaleur et fonctionne en 24V c.c., exigence typique des applications RWA alimentées par une centrale dédiée.

Conserve-t-il les mêmes performances mécaniques que le ACK4 standard ?

Oui : force de poussée 300 N, course maximale 400 mm réglable sur 7 positions et chaîne inox à double maillon restent inchangées, tout comme l'indice de protection IP55.

Est-il synchronisable et comment signale-t-il un montage incorrect ?

Sur demande, la version S pour la synchronisation de plusieurs actionneurs sur la même menuiserie est disponible. L'électronique dispose d'un avertisseur sonore pour signaler le montage incorrect. Marqué CE.
