| ACK4RWA |
KettenantriebDruckkraft 300 N
|
|
Klappfenster
Kipp-Fenster
Kippfenster, auswärts öffnend
Kuppeln und Oberlichte
|
 |

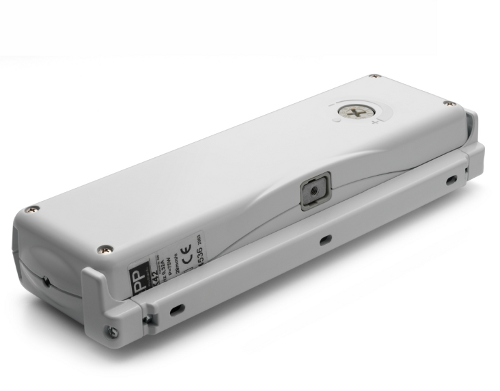

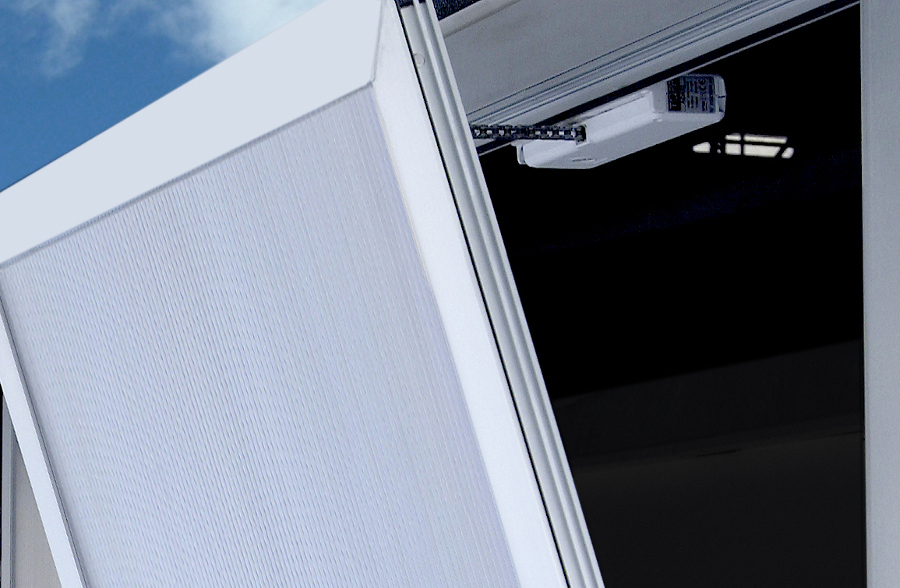

ACK4 RWA ist ein robuster und zuverlässiger Kettenantrieb mit exklusiven Merkmalen wie der Schutzart IP55 und der Edelstahlkette, wodurch er sich für die Montage an Klapp- und Kippfenstern in Industrie- und Gewerbeumgebungen mit hoher Luftfeuchtigkeit eignet, in denen gemäß EN 12101-2 geprüfte Antriebe für Rauchabzugsanlagen gefordert sind.
Ausschreibungstext
Elektrischer Topp-Antrieb Modell ACK4 RWA mit gelenkiger Doppelgliederkette aus Edelstahl in einem Gehäuse aus epoxidpulverbeschichtetem Aluminiumdruckguss, komplett mit Halterung und Zubehör für Klapp- oder Kippflügel. Betrieb mit 24 V DC. Maximal zulässige Last 300 N. Maximaler Hub 400 mm mit Hubeinstellung in 7 Positionen (100, 150, 200, 250, 300, 350, 400 mm) über einen eigenen Einstellknopf. Elektronik mit akustischem Signalgeber, der den Benutzer auf eine fehlerhafte Montage hinweist. Auf Anfrage ist eine S-Version verfügbar, vorbereitet für die Synchronisierung und den gleichzeitigen Betrieb von zwei an einem Fenster montierten Antrieben. Schutzart der elektrischen Komponenten IP55. Version mit Staub- und Wasserschutzart IP66 (fester Hub) verfügbar.
CE-gekennzeichnetes Gerät, geprüft gemäß EN 12101-2 für Rauch- und Wärmeabzugsanlagen.
Technische Merkmale
| Modell | ACK4 RWA |
| Versorgungsspannung | 24V c.c. |
| Maximalbelastung bei Schubkraft | 300 N |
| Maximalbelastung bei Zugkraft | 300 N |
| Hub | 100 - 150 - 200 - 250 - 300 - 350 - 400 mm |
| Stromaufnahme | 1,35 A |
| Translationsgeschwindigkeit (Leerweg) | 17 mm\s |
| Dauer eines Leerwegs | 23 s |
| Doppelte Isolierung | ja |
| Art des Dienstes | S2 di 3 min |
| Betriebstemperatur | - 5°C + 50°C |
| Schutzart der elektrische Geräte | IP 55 (Verfügbare spezielle IP66-Version) |
| Regelung des Anschlusses an Flügel | 10 mm |
| Parallelschaltung von 2 oder mehr Antrieben | ja |
| Verbindung von 2 ACK4* am gleichen Fenster | S version |
| Positionskontrolle Kette | ja |
| Endschalter | Encoder |
| Akustischer Melder bei fehlerhafter Montage | ja |
| Maße | 288,5x83x47,8 mm |
| Gewicht ** installiertes Gerät | 1,9 kg |
* Das angegebene Gewicht kann je nach dem gewählten Zubehör Änderungen unterliegen
Häufig gestellte Fragen
Wie wird der Hub des ACK4 RWA eingestellt?
Der Hub ist in 7 Positionen von 100 bis 400 mm einstellbar (internationales Patent).
Aus welchem Material besteht die Kette des ACK4 RWA?
Die Kette ist eine doppelgliedrige Kette aus Edelstahl.
Welche Schutzart bietet der ACK4 RWA?
Der ACK4 RWA bietet eine hohe Schutzart IP55 und IP66.
