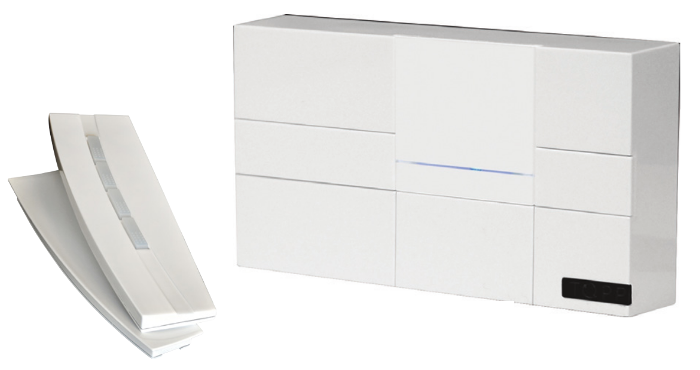

Unité de commande et d'alimentation
|
|
|
 |
TF23R, TF33R, TF24R, TF44R et RR
sont des centrales de commande et d'alimentation fiables et dédiées, destinées au raccordement de tous les actionneurs TOPP, avec alimentation 230 V, capteur de vent RW et capteur de pluie RDC, pour la fermeture des fenêtres en cas de pluie ou de vent excessif. Les centrales sont également équipées d'un récepteur intégré pour la commande à distance des actionneurs au moyen de la télécommande TR8 ou TR4.
Caractéristiques techniques
| Modèle | TF23R_TF33R | TF24R | TF44R | RR |
| Tension d’alimentation | 230V ~ 50Hz | 230V ~ 50Hz | 230V ~ 50Hz | 230V ~ 50Hz |
| Tension de sortie | 24V-230V | 24V c.c. | 230V ~ 50Hz | 230V ~ 50Hz |
| Courant max. absorbé | 32 W | 62 W | 300 W | 300 W |
| Courant de sortie | 0,5 A | 1,35 A | 1,3 A | 1,3 A |
| Type de service | S1-Continu | S1-Continu | S1-Continu | en fonction des moteurs raccordés |
| Options prévues | capteur de vent, pluie et commandes manuelles | capteur de vent, pluie et commandes manuelles | capteur de vent, pluie et commandes manuelles | capteur de pluie ou commande manuelle par câble |
| Température de fonctionnement | - 5 + 50 °C | - 5 + 50 °C | - 5 + 50 °C | - 5 + 50 °C |
| Dimensions |
150x80x55mm 150x80x28mm | 160x120x75mm | 160x120x75mm | 87x53x32mm |
| Actionneurs connectables C20 | 3 | 4* | 16* | 6 |
| Actionneurs connectables C20 TANDEM | - | 4* | 8* | 3 |
| Actionneurs connectables C30 | - | 4* | 16* | 4 |
| Actionneurs connectables C40 | - | 4* | 20* | 5 |
| Actionneurs connectables C50 | - | 4* ** | 16* ** | 4 |
| Actionneurs connectables C60 | 3 | 2 | 6 | 6 |
| Actionneurs connectables ACK4 | - | - | 16* | 4 |
| Actionneurs connectables C130 | 3 | 8* | 16* | 6 |
| Actionneurs connectables C160 | - | 2 | 6** | 6** |
| Actionneurs connectables C240 | - | 4* | 8* | 3 |
| Actionneurs connectables C260 | - | - | 16* | 3 |
| Actionneurs connectables S80 | - | 4* *** | 16* *** | 4 |
| Actionneurs connectables T50 | - | 1 | 16* | 4 |
* Les actionneurs sont distribués uniformément sur les 4 sorties, avec retard d’actionnement d’une minute entre une sortie et l’autre.
** Sauf course de 1000 mm.
*** Max. course de 400 mm.
Foire aux questions
Quelles sorties et quel courant offre la centrale TF33R ?
La TF33R est une unité de commande et d'alimentation avec deux sorties en 24V et une sortie en 230V pour le raccordement des actionneurs, jusqu'à un maximum de 1,5 A par sortie.
Quels récepteurs et capteurs environnementaux la TF peut-elle gérer ?
Elle intègre un récepteur radio à 433,92 MHz rolling-code ou infrarouge et dispose d'une entrée pour un capteur de vent RW à seuil réglable par trimmer et pour deux capteurs de pluie RDC/12. Une LED bleue signale l'état de la centrale et la programmation des télécommandes.
Comment règle-t-on les fonctions et comment répartit-on les actionneurs sur les sorties ?
Les fonctions (exclusion du capteur de pluie, homme mort, raccordement thermostat, etc.) se règlent au moyen de dip-switches. Sur les modèles à 4 sorties, les actionneurs doivent être répartis équitablement, avec un retard d'actionnement de 1 minute entre une sortie et l'autre. Marquée CE.
