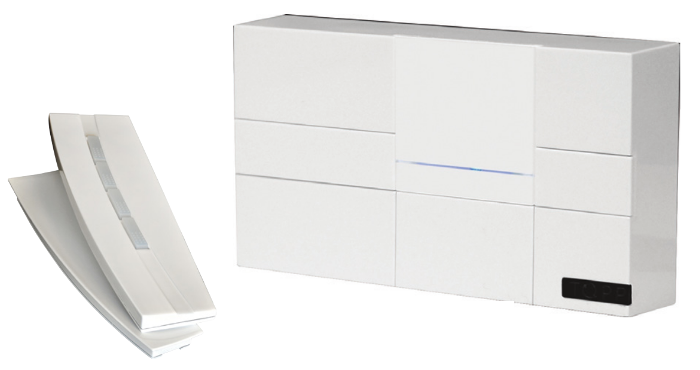

Steuer- und Versorgungseinheit
|
|
|
 |
TF23R, TF33R, TF24R, TF44R und RR
sind zuverlässige, dedizierte Steuer- und Versorgungszentralen für den Anschluss aller TOPP-Antriebe, mit 230-V-Versorgung, RW-Windsensor und RDC-Regensensor, zum Schließen der Fenster bei Regen oder zu starkem Wind. Die Zentralen verfügen außerdem über einen integrierten Empfänger zur Fernsteuerung der Antriebe über die Handsender TR8 oder TR4.
Technische Merkmale
| Modell | TF23R_TF33R | TF24R | TF44R | RR |
| Versorgungsspannung | 230V ~ 50Hz | 230V ~ 50Hz | 230V ~ 50Hz | 230V ~ 50Hz |
| Ausgangsspannung | 24V-230V | 24V c.c. | 230V ~ 50Hz | 230V ~ 50Hz |
| Max. Stromaufnahme | 32 W | 62 W | 300 W | 300 W |
| Max. Ausgangsstrom | 0,5 A | 1,35 A | 1,3 A | 1,3 A |
| Art des Dienstes | S1-Dauerbetrieb | S1-Dauerbetrieb | S1-Dauerbetrieb | je nach angeschlossenen Motoren |
| Vorgerüstet für | Windsensor, Regensensor und manuelle Steuerungen | Windsensor, Regensensor und manuelle Steuerungen | Windsensor, Regensensor und manuelle Steuerungen | Regensensor oder manuelle Steuerung per Kabel |
| Betriebstemperatur | - 5 + 50 °C | - 5 + 50 °C | - 5 + 50 °C | - 5 + 50 °C |
| Maße |
150x80x55mm 150x80x28mm | 160x120x75mm | 160x120x75mm | 87x53x32mm |
| Anschließbare Antriebe C20 | 3 | 4* | 16* | 6 |
| Anschließbare Antriebe C20 TANDEM | - | 4* | 8* | 3 |
| Anschließbare Antriebe C30 | - | 4* | 16* | 4 |
| Anschließbare Antriebe C40 | - | 4* | 20* | 5 |
| Anschließbare Antriebe C50 | - | 4* ** | 16* ** | 4 |
| Anschließbare Antriebe C60 | 3 | 2 | 6 | 6 |
| Anschließbare Antriebe ACK4 | - | - | 16* | 4 |
| Anschließbare Antriebe C130 | 3 | 8* | 16* | 6 |
| Anschließbare Antriebe C160 | - | 2 | 6** | 6** |
| Anschließbare Antriebe C240 | - | 4* | 8* | 3 |
| Anschließbare Antriebe C260 | - | - | 16* | 3 |
| Anschließbare Antriebe S80 | - | 4* *** | 16* *** | 4 |
| Anschließbare Antriebe T50 | - | 1 | 16* | 4 |
* Die Motoren müssen gleichmäßig an den vier Ausgängen der Zuführeinheit angeordnet sein, was eine Verzögerung von 1 Minute zwischen 2 aufeinanderfolgenden Befehlen bedeutet.
** Außer 1000 mm Hub.
*** max. 400 mm Hub.
Häufig gestellte Fragen
Welche Ausgänge und welchen Strom bietet die TF33R-Zentrale?
Die TF33R ist eine Steuer- und Versorgungseinheit mit zwei 24V-Ausgängen und einem 230V-Ausgang zum Anschluss von Antrieben, maximal 1,5 A pro Ausgang.
Welche Empfänger und Umgebungssensoren kann die TF verwalten?
Sie integriert einen 433,92-MHz-Rolling-Code-Funkempfänger oder Infrarotempfänger und verfügt über einen Eingang für einen RW-Windsensor mit trimmerverstellbarer Schwelle und für zwei RDC/12-Regensensoren. Eine blaue LED zeigt den Zentralenstatus und die Programmierung der Handsender an.
Wie werden Funktionen eingestellt und Antriebe auf die Ausgänge verteilt?
Die Funktionen (Regensensor-Ausschluss, Totmannbetrieb, Thermostatanschluss usw.) werden über DIP-Schalter eingestellt. Bei 4-Ausgangs-Modellen müssen die Antriebe gleichmäßig verteilt werden, mit 1 Minute Ansteuerungsverzögerung zwischen den Ausgängen. CE-gekennzeichnet.
