| C50 |
Attuatore a catenaForza di spinta 500N
|
|

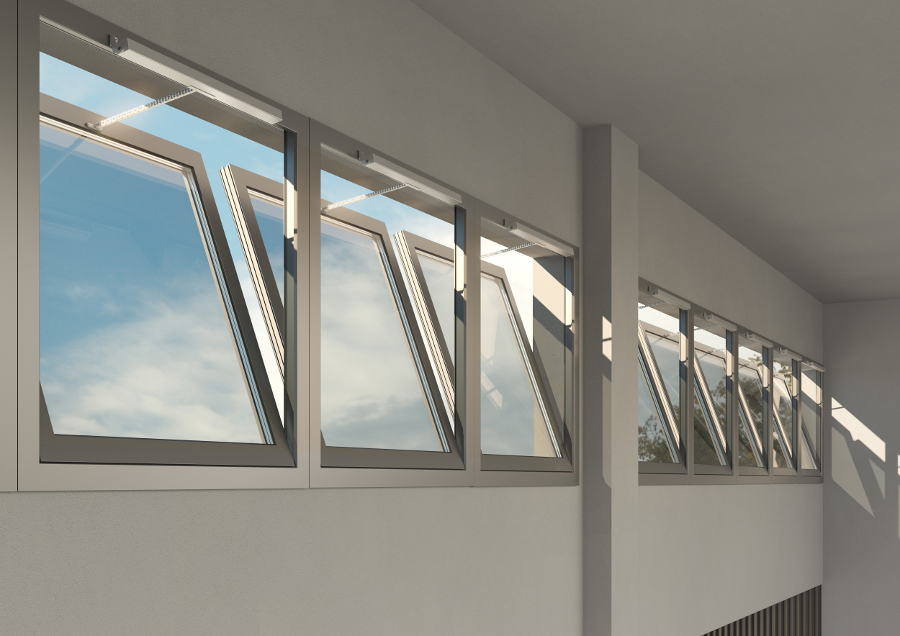

Finestre a sporgere
Finestre a vasistas
Finestre a sporgere rovesciato
Cupole e lucernari
|
 |

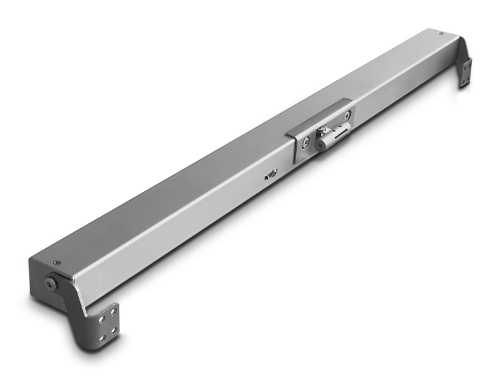

C50 è un solido e affidabile attuatore a catena, con forza di spinta e corse superiori allo standard, installabile su serramenti di grandi dimensioni, in applicazione a sporgere, vasistas e cupola in ambienti commerciali e industriali.
Descrizione per capitolato
Attuatore elettrico Topp modello C50 con catena articolata a doppia maglia, contenuta in apposito involucro di alluminio, completo di supporto ed accessori per apertura a sporgere, a cupola e a vasistas. Funzionamento a 230 V 50 Hz. Carico massimo applicabile 500 N. Corse 600, 800, 1000 mm. Terminale catena attacco all'infisso e regolatore di assetto della catena brevettati per garantire una maggiore tenuta agli alti carichi di punta con corse lunghe. Predisposto per sincronizzazione e funzionamento simultaneo di due attuatori installati su un unico serramento.
Apparecchio marcato CE.
Caratteristiche Tecniche
| Modello | C50 Corsa 600mm | C50 Corsa 800mm | C50 Corsa 800mm | C50 Corsa 1000mm |
| Applicazione | Sporgere, Cupola, Vasistas | Sporgere, Cupola | Vasistas | Vasistas |
| Tensione di alimentazione | 230V ~ 50Hz | 230V ~ 50Hz | 230V ~ 50Hz | 230V ~ 50Hz |
| Carico massimo applicabile in spinta | 500 N | 300 N | 300 N | - |
| Carico massimo applicabile in trazione | 500 N | 500 N | 500 N | 500 N |
| Corsa (+/-20mm) | 600 mm | 800 mm | 800 mm | 1000 mm |
| Assorbimento | 0.2 A | 0.2 A | 0.2 A | 0.2 A |
| Velocità di traslazione a vuoto in apertura | 9.6 mm/s | 9.6 mm/s | 13.3 mm/s | 13.3 mm/s |
| Velocità di traslazione vuoto in chiusura | 9.6 mm/s | 9.6 mm/s | 7.5mm/s | 7.5mm/s |
| Durata della corsa a vuoto* | 63 s | 83 s | 63 s | 75 s |
| Tipo servizio | S2 di 4 min | S2 di 4 min | S2 di 4 min | S2 di 4 min |
| Temperatura di funzionamento | -5°C + 50°C | -5°C + 50°C | -5°C + 50°C | -5°C + 50°C |
| Grado di protezione dispositivi elettrici | IP 30 | IP 30 | IP 30 | IP 30 |
| Possibilità di doppio punto di spinta sulla stessa finestra | si | si | si | si |
| Collegamento in parallelo di 2 o piu attuatori | si | si | si | si |
| Sormonto da 0 a 50mm con apprendimento automatico | si | si | si | si |
| Dimensioni | 40 x 55 x 811 mm | 40 x 55 x 911 mm | 40 x 55 x 911 mm | 40 x 55 x 1011 mm |
Domande Frequenti
Cosa garantisce la resistenza ai carichi di punta del C50?
Il C50 abbina una catena articolata a doppia maglia a un motoriduttore in alluminio pressofuso con albero supportato da cuscinetti a sfera, per un'altissima resistenza ai carichi di punta.
Come si comporta il C50 con le corse lunghe?
Il regolatore di assetto della catena, brevettato, assicura la migliore tenuta ai carichi elevati anche con corse lunghe.
Come è fissata la catena all'infisso sul C50?
Il terminale catena è brevettato, con doppio fissaggio laterale a due gradi di libertà, per garantire una maggiore tenuta agli alti carichi di punta.
