| C50 |

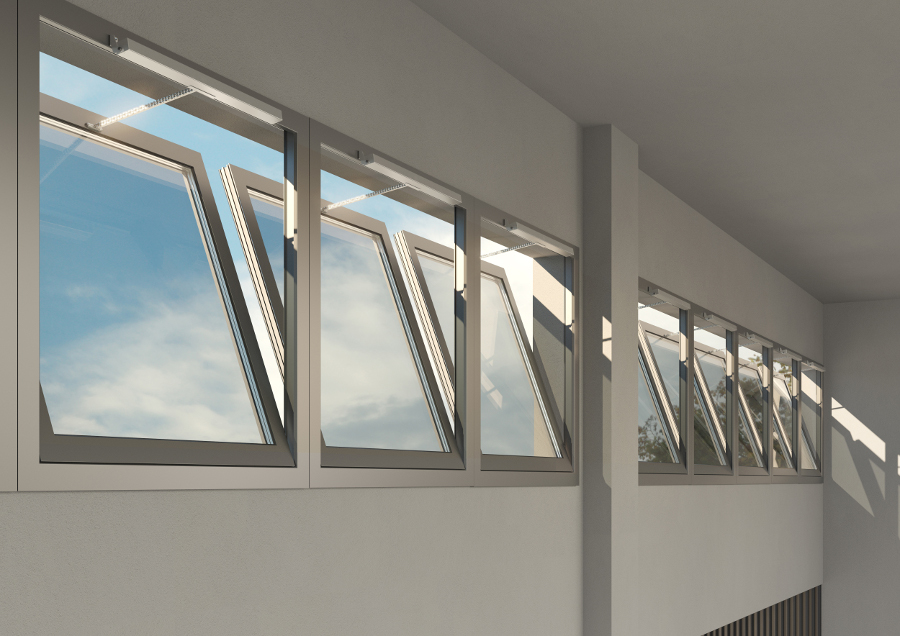

Actionneur à chaîneForce de poussée 500N
|
|
Fenêtres à l'italienne
Fenêtres à soufflet
Fenêtres à l'italienne pour montage renversé
Dômes et lucarnes
|
 |

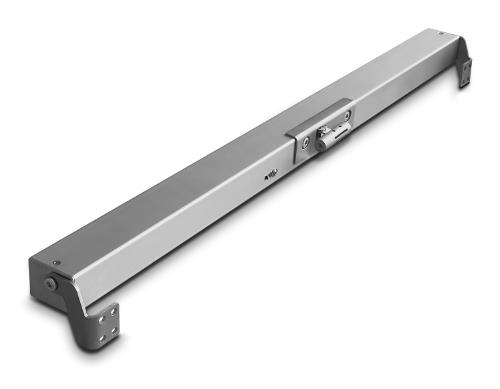

C50 est un actionneur à chaîne robuste et fiable, doté d'une force de poussée et de courses supérieures au standard, installable sur des châssis de grandes dimensions, en application à projection, à soufflet et coupole, en environnement commercial et industriel.
Descriptif CCTP
Actionneur électrique Topp modèle C50 à chaîne articulée à double maillon, logée dans un boîtier en aluminium dédié, avec support et accessoires pour ouverture à projection, coupole et à soufflet. Fonctionnement en 230 V 50 Hz. Charge maximale applicable 500 N. Courses 600, 800, 1000 mm. Embout de chaîne de fixation au châssis et régulateur d'alignement de la chaîne brevetés afin de garantir une meilleure tenue aux charges de pointe élevées avec de longues courses. Prévu pour la synchronisation et le fonctionnement simultané de deux actionneurs installés sur un même châssis.
Appareil marqué CE.
Caractéristiques techniques
| Modèle | C50 Course 600mm | C50 Course 800mm | C50 Course 800mm | C50 Course 1000mm |
| Applications | à l’italienne, domes, à soufflet | à l’italienne, domes | à soufflet | à soufflet |
| Tension d’alimentation | 230V ~ 50Hz | 230V ~ 50Hz | 230V ~ 50Hz | 230V ~ 50Hz |
| Charge maximale applicable en poussée | 500 N | 300 N | 300 N | - |
| Charge maximale applicable en traction | 500 N | 500 N | 500 N | 500 N |
| Course (+/-20mm) | 600 mm | 800 mm | 800 mm | 1000 mm |
| Absorption | 0.2 A | 0.2 A | 0.2 A | 0.2 A |
| Vitesse de translation à vide (ouvrent) | 9.6 mm/s | 9.6 mm/s | 13.3 mm/s | 13.3 mm/s |
| Vitesse de translation à vide (ferment) | 9.6 mm/s | 9.6 mm/s | 7.5mm/s | 7.5mm/s |
| Durée de la course à vide* | 63 s | 83 s | 63 s | 75 s |
| Type de service | S2 de 4 min | S2 de 4 min | S2 de 4 min | S2 de 4 min |
| Température de fonctionnement | -5°C + 50°C | -5°C + 50°C | -5°C + 50°C | -5°C + 50°C |
| Classe de protection des appareils électriques | IP 30 | IP 30 | IP 30 | IP 30 |
| Possibilité d’un double point de poussée sur une même fenêtre | oui | oui | oui | oui |
| Raccordement en parallèle de 2 actionneurs ou plus | oui | oui | oui | oui |
| Réglage au châssis de 0 à 50 mm avec auto-apprentissage | oui | oui | oui | oui |
| Dimensions | 40 x 55 x 811 mm | 40 x 55 x 911 mm | 40 x 55 x 911 mm | 40 x 55 x 1011 mm |
Foire aux questions
Qu'est-ce qui assure la résistance du C50 aux charges de pointe ?
Le C50 associe une chaîne articulée à double maillon à un motoréducteur en aluminium moulé sous pression dont l'arbre est supporté par des roulements à billes, pour une très haute résistance aux charges de pointe.
Comment le C50 se comporte-t-il avec de longues courses ?
Le régulateur d'assiette de chaîne breveté assure la meilleure tenue sous charges élevées, même avec de longues courses.
Comment la chaîne est-elle fixée au cadre sur le C50 ?
L'extrémité de chaîne est brevetée, avec une double fixation latérale à deux degrés de liberté, pour garantir une meilleure tenue aux charges de pointe élevées.
