| A90 |
Actionneur pour ouverture à battantAngle maximum 90° |
|
Ouvrant intérieur gauche
Ouvrant intérieur droit
Ouvrant extérieur gauche
Ouvrant extérieur droit
|
 |

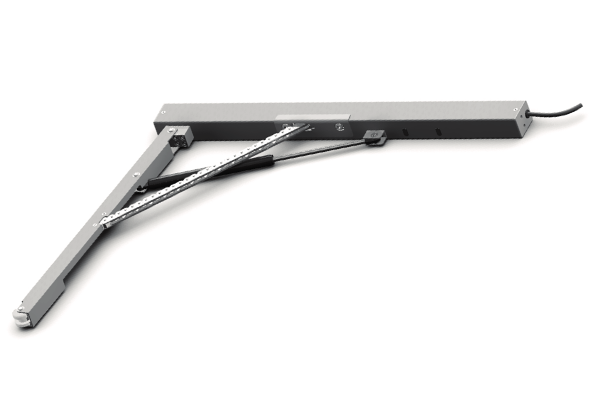

A90 est un actionneur robuste et fiable pour ouverture battante à 90 degrés. Il peut être installé en paire avec un second actionneur si la fenêtre est très haute (généralement supérieure à 1 500 mm) ou combiné à une serrure électrique M00, installée en butée, si la fenêtre est large (généralement supérieure à 1 000 mm), afin de garantir une meilleure étanchéité en position fermée. Idéal pour l'installation en environnement industriel et commercial.
Descriptif CCTP

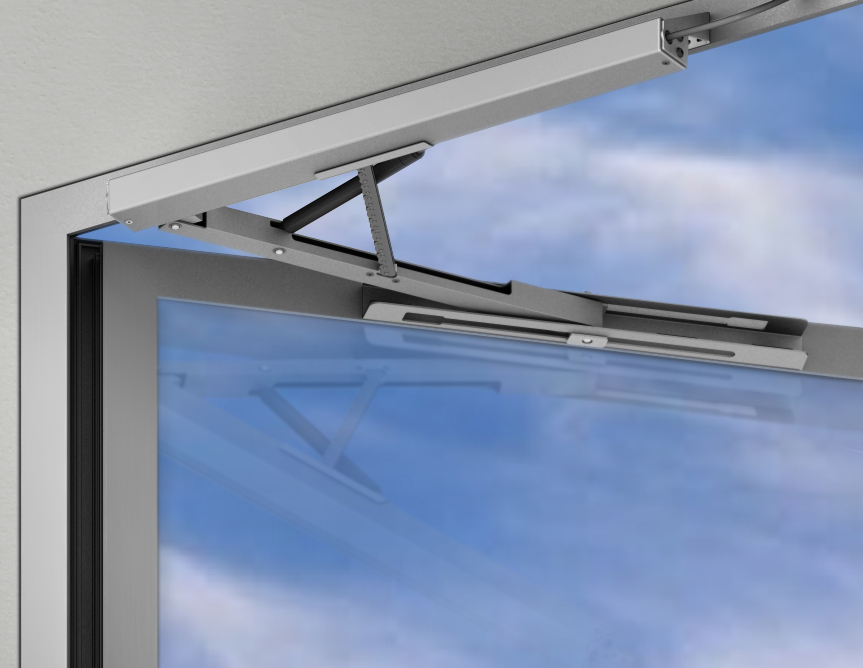

Actionneur électrique Topp modèle A90 à chaîne articulée à double maillon, logée dans un boîtier en aluminium dédié, avec accessoires et guide-chaîne spécial pour ouverture à la française (battant) jusqu'à 90 degrés. Fonctionnement en 230 V 50 Hz. L'actionneur peut être installé pour une ouverture battante vers l'extérieur ou vers l'intérieur. Version disponible prévue pour la synchronisation et le fonctionnement simultané de deux actionneurs installés sur un même châssis. L'actionneur ou la paire d'actionneurs peuvent en outre être reliés à la serrure électrique M00 afin de garantir la fermeture hermétique du châssis.
Appareil marqué CE.
Caractéristiques techniques
| Modèle | A90 230V |
| Tension d’alimentation | 230V ~ 50Hz |
| Charge maximale applicable en poussée | 400 N |
| Charge maximale applicable en traction | 400 N |
| Maximum angle d'ouverture | 90° |
| Vitesse de translation | 13.3 mm/s |
| Temps d'ouverture | 32 s |
| Absorption | 0.2A |
| Type de service | S2 de 4 min |
| Température de fonctionnement | -5°C + 50°C |
| Classe de protection des appareils électriques | IP 30 |
| Possibilité d’un double point de poussée sur une même fenêtre | oui |
| Raccordement en parallèle de 2 actionneurs ou plus | oui |
| Débordement de 0 à 50 mm avec apprentissage automatique | oui |
| Dimensions | 673 x 43 x 93 mm |
Foire aux questions
Jusqu'à quel angle le A90 ouvre-t-il et dans quel sens peut-il être installé ?
Le A90 ouvre les vantaux à battant jusqu'à 90° grâce à son guide-chaîne dédié et peut être installé pour une ouverture vers l'extérieur ou vers l'intérieur.
Quelle tension utilise-t-il et peut-on synchroniser deux actionneurs sur le même vantail ?
Il fonctionne en 230V 50Hz. Une version prête pour la synchronisation est disponible : deux A90 travaillent simultanément sur la même menuiserie pour une ouverture uniforme.
Comment garantir une fermeture hermétique de la menuiserie avec le A90 ?
Le A90, seul ou en paire, peut être relié à la serrure électrique M01 : à la fermeture, la serrure agit sur les points d'étanchéité du cadre pour une fermeture hermétique. Appareil marqué CE.
