| A90 |
Actuator for swing openingMaximum angle 90° |
|
Dreh-Links von innen
Dreh-Rechts von innen
Dreh-Links von außen
Dreh-Rechts von außen
|
 |

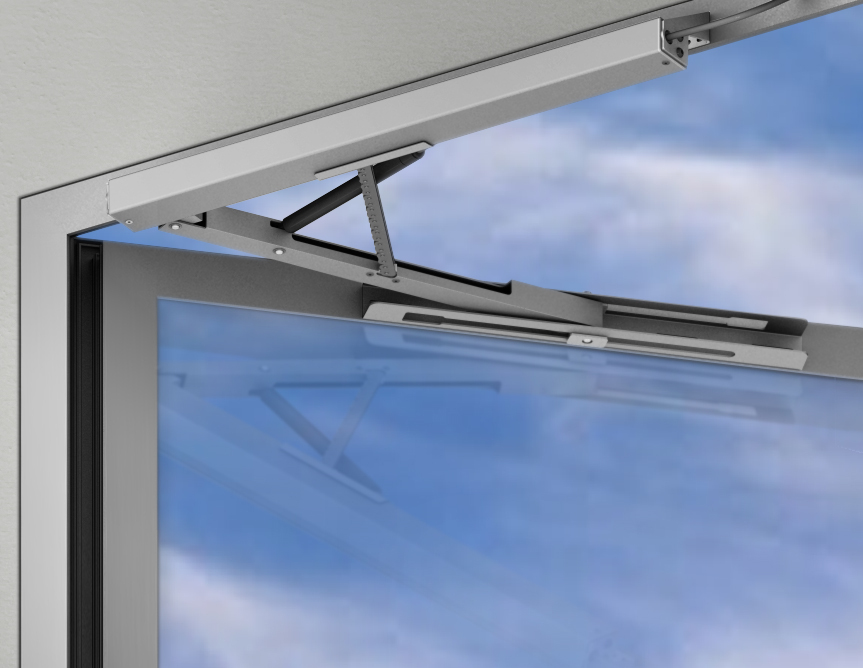

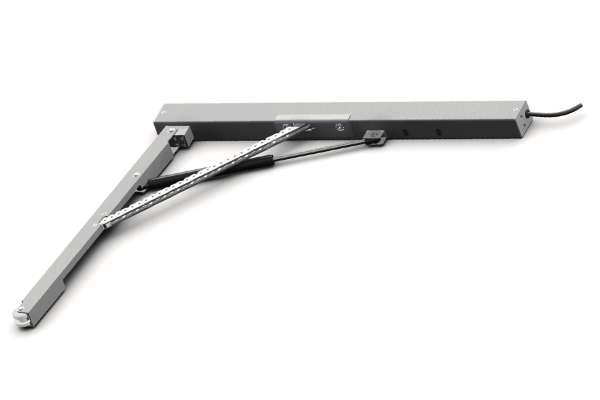

Elektrischer Topp-Antrieb Modell A90 mit gelenkiger Doppelgliederkette in einem eigenen Aluminiumgehäuse, komplett mit Zubehör und spezieller Kettenführung für Drehflügelöffnung bis 90 Grad. Betrieb mit 230 V 50 Hz. Der Antrieb kann für eine Drehflügelöffnung nach außen oder nach innen montiert werden. Es ist eine Version verfügbar, die für die Synchronisierung und den gleichzeitigen Betrieb von zwei an einem Fenster montierten Antrieben vorbereitet ist. Der Antrieb bzw. das Antriebspaar kann außerdem mit dem Elektroschloss M00 verbunden werden, um den luftdichten Verschluss des Fensters zu gewährleisten.
A90 ist ein robuster und zuverlässiger Antrieb für die Drehflügelöffnung bis 90 Grad. Er kann bei sehr hohen Fenstern (in der Regel über 1.500 mm) als Paar mit einem zweiten Antrieb oder bei breiten Fenstern (in der Regel über 1.000 mm) in Kombination mit einem anschlagseitig montierten Elektroschloss M00 installiert werden, um eine bessere Dichtheit im geschlossenen Zustand zu gewährleisten. Ideal für die Installation in Industrie- und Gewerbeumgebungen.
CE-gekennzeichnetes Gerät.
Technische Merkmale
| Modell | A90 230V |
| Versorgungsspannung | 230V ~ 50Hz |
| Maximalbelastung bei Schubkraft | 400 N |
| Maximalbelastung bei Zugkraft | 400 N |
| Maximaler Öffnungswinkel | 90° |
| Öffnungsgeschwindigkeit | 13.3 mm/s |
| Öffnungszeit | 32 s |
| Stromaufnahme | 0.2A |
| Art des Dienstes | S2 von 4 min |
| Betriebstemperatur | -5°C + 50°C |
| Schutzart der elektrische Geräte | IP 30 |
| Voreingestellt für den synchronen Betrieb zweier Aktoren am selben Fenster | ja |
| Parallelschaltung von 2 oder mehr Antrieben | ja |
| Regelung des Anschlusses an Flügel von 0 mm bis 50 mm mit Selbstlernfunktion | ja |
| Maße | 673 x 43 x 93 mm |
Häufig gestellte Fragen
Bis zu welchem Winkel öffnet der A90 und in welcher Richtung kann er montiert werden?
Der A90 öffnet Drehflügel dank der speziellen Kettenführung bis zu 90° und kann wahlweise für eine Öffnung nach außen oder nach innen des Fensters montiert werden.
Mit welcher Spannung arbeitet er und lassen sich zwei Antriebe auf demselben Flügel synchronisieren?
Der Betrieb erfolgt mit 230V 50Hz. Es ist eine für die Synchronisation vorbereitete Ausführung erhältlich, die zwei A90 gleichzeitig am selben Fenster arbeiten lässt, um eine gleichmäßige Öffnung zu gewährleisten.
Wie wird der dichte Verschluss des Fensters mit dem A90 sichergestellt?
Der A90, einzeln oder paarweise, kann an das Elektroschloss M01 angeschlossen werden: Beim Schließen wirkt das Schloss auf die Dichtpunkte des Fensters und sorgt für einen dichten Verschluss. Das Gerät ist CE-gekennzeichnet.
