| A90RWA |
Actionneur pour ouverture à battantAngle maximum 90° |
|
Ouvrant intérieur gauche
Ouvrant intérieur droit
Ouvrant extérieur gauche
Ouvrant extérieur droit
|
 |

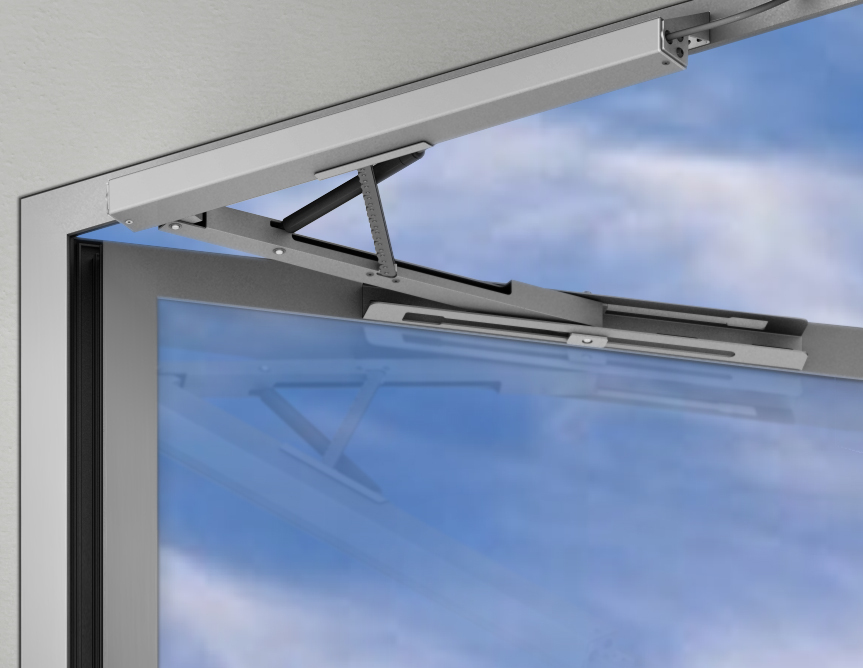

A90 RWA est un actionneur robuste et fiable pour ouverture battante à 90 degrés. Il peut être installé en paire avec un second actionneur si la fenêtre est très haute (généralement supérieure à 1 500 mm) ou combiné à une serrure électrique M00, installée en butée, si la fenêtre est large (généralement supérieure à 1 000 mm), afin de garantir une meilleure étanchéité en position fermée. Idéal pour l'installation en environnement industriel et commercial où des actionneurs à ouverture à 90 degrés, vérifiés selon la norme EN 12101-2 pour les systèmes d'évacuation de fumée, sont requis.
Descriptif CCTP

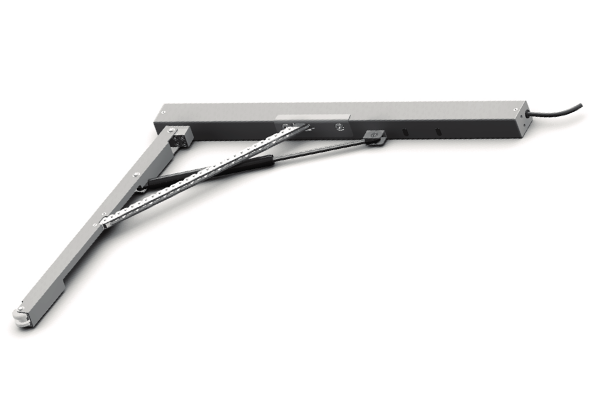

Actionneur électrique Topp modèle A90 RWA à chaîne articulée à double maillon, logée dans un boîtier en aluminium dédié, avec accessoires et guide-chaîne spécial pour ouverture à la française (battant) jusqu'à 90 degrés. Fonctionnement en 24 V. L'actionneur peut être installé pour une ouverture battante vers l'extérieur ou vers l'intérieur. Version disponible prévue pour la synchronisation et le fonctionnement simultané de deux actionneurs installés sur un même châssis. L'actionneur ou la paire d'actionneurs peuvent en outre être reliés à la serrure électrique M00 afin de garantir la fermeture hermétique du châssis.
Appareil marqué CE et vérifié selon la directive EN 12101-2 pour les systèmes d'évacuation de fumée et de chaleur.
Caractéristiques techniques
| Modèle | A90 RWA 24V |
| Tension d’alimentation | 24V d.c |
| Charge maximale applicable en poussée | 400 N |
| Charge maximale applicable en traction | 400 N |
| Maximum angle d'ouverture | 90° |
| Vitesse de translation | 13.3 mm/s |
| Temps d’ouverture (ouverture à 100°) | 30 s |
| Absorption | 1.2A |
| Type de service | S2 de 4 min |
| Température de fonctionnement | -5°C + 50°C |
| Classe de protection des appareils électriques | IP 30 |
| Possibilité d’un double point de poussée sur une même fenêtre | oui |
| Raccordement en parallèle de 2 actionneurs ou plus | oui |
| Débordement de 0 à 50 mm avec apprentissage automatique | oui |
| Dimensions | 673 x 43 x 93 mm |
Foire aux questions
Le A90 RWA peut-il ouvrir le vantail vers l'intérieur ?
Oui, le A90 RWA permet l'ouverture à battant vers l'intérieur.
Le A90 RWA peut-il ouvrir le vantail vers l'extérieur ?
Oui : outre l'ouverture vers l'intérieur, le A90 RWA permet aussi l'ouverture à battant vers l'extérieur.
Qu'est-ce que le système d'ouverture à vantail libre du A90 RWA ?
Parmi ses configurations, le A90 RWA propose un système d'ouverture de porte à vantail libre, pour adapter la manœuvre aux exigences de la menuiserie.
