| C20 |
Actionneur à chaîneForce de poussée 300 N - Course max 360 mm |
|
Fenêtres à l'italienne
Fenêtres à soufflet
Fenêtres à l'italienne pour montage renversé
Dômes et lucarnes
|
 |

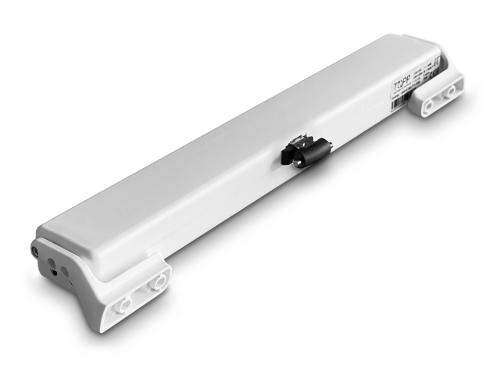

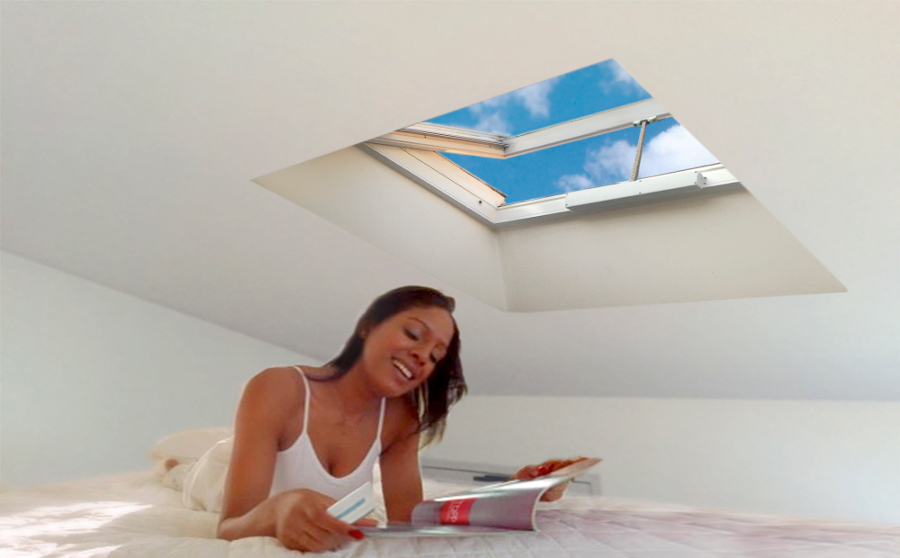

C20 est un actionneur à chaîne robuste et fiable qui allie encombrement réduit, élégance esthétique et polyvalence d'application dans une automatisation aux dimensions compactes. Il convient particulièrement à l'installation sur les fenêtres de toit dans les bâtiments résidentiels et sur les fenêtres à projection et à soufflet en environnement commercial.
Descriptif CCTP
Actionneur électrique Topp modèle C20 à chaîne articulée à double maillon, logée dans un boîtier dédié, avec support et accessoires pour ouverture à projection ou à soufflet. Fonctionnement en 230 V 50 Hz ou, en alternative, en 24 V c.c. Charge maximale applicable 300 N. Fixation rapide au châssis. Course réglable de l'extérieur au moyen d'un sélecteur avec arrêts à 240 et 360 mm (pour C20 tandem, course fixe 360 mm ; course spéciale possible sur demande à la commande). Force réglable de l'extérieur au moyen d'un sélecteur. Fin de course en fermeture électronique par détection de courant.
Appareil marqué CE.
Caractéristiques techniques
| Modèle | C20 230V | C20 24V |
| Tension d’alimentation | 230V ~ 50Hz | min 21V ~ max 28V |
| Charge maximale applicable en poussée | 300 N | |
| Charge maximale applicable en traction | 200 N | |
| Courses (sélectionnables à tout moment) | 240 e 360 mm | |
| Absorption | 0,12 A | 0,43 A |
| Vitesse de translation à vide | 8 mm\s | 7,5 mm\s |
| Durée de la course à vide | 46 s | 48 s |
| Double isolation électrique | oui | |
| Type de service | S2 di 4 min | |
| Température de fonctionnement | - 5°C + 50°C | |
| Classe de protection des appareils électriques | IP 30 | |
| Réglage du système de fixation au châssis | non nécessaire | |
| Raccordement en parallèle de 2 actionneurs ou plus | oui | |
| Fin de course | Électronique en ouverture, à absorption ampérométrique en fermeture | |
| Dimensions | 362x48x34 mm | |
| Poids | 0,970 kg | 0,940 kg |
* le poids indiqué peut faire l'objet de variations éventuelles, en fonction des accessoires choisis
Foire aux questions
La chaîne du C20 résiste-t-elle bien aux charges de pointe ?
Oui : le C20 utilise une chaîne à double maillon d'une très haute résistance aux charges de pointe.
Le C20 convient-il aux applications à encombrement minimal ?
Oui : il associe une course élevée à des dimensions réduites de l'actionneur, grâce à un parcours de chaîne breveté au niveau international, pour les applications à encombrement minimal.
Comment le C20 gère-t-il la fermeture ?
Non : le fin de course en fermeture fonctionne par absorption de courant, évitant les réglages en fermeture et compensant d'éventuelles erreurs de positionnement de l'actionneur.
