| C20 |
KettenantriebDruckkraft 300 N - Hub max. 360 mm |
|
Klappfenster
Kipp-Fenster
Kippfenster, auswärts öffnend
Kuppeln und Oberlichte
|
 |

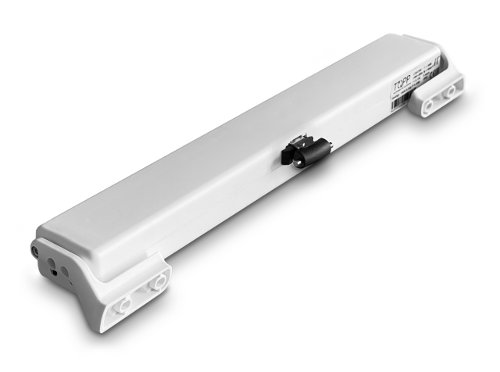

C20 ist ein robuster und zuverlässiger Kettenantrieb, der minimale Abmessungen, ästhetische Eleganz und Anwendungsvielfalt in einer kompakten Automatisierung vereint. Er eignet sich besonders für die Montage an Dachfenstern in Wohngebäuden sowie an Klapp- und Kippfenstern im Gewerbebereich.
Ausschreibungstext
Elektrischer Topp-Antrieb Modell C20 mit gelenkiger Doppelgliederkette in einem eigenen Gehäuse, komplett mit Halterung und Zubehör für Klapp- oder Kippflügel. Betrieb mit 230 V 50 Hz oder wahlweise mit 24 V DC. Maximal zulässige Last 300 N. Schnellbefestigung am Fensterrahmen. Hub von außen über Wahlschalter mit Anschlägen bei 240 und 360 mm einstellbar (bei C20 Tandem fester Hub 360 mm; Sonderhub auf Anfrage bei Bestellung). Kraft von außen über Wahlschalter einstellbar. Elektronische Schließendlage über Stromaufnahme.
CE-gekennzeichnetes Gerät.
Technische Merkmale
| Modell | C20 230V | C20 24V |
| Versorgungsspannung | 230V ~ 50Hz | min 21V ~ max 28V |
| Maximalbelastung bei Schubkraft | 300 N | |
| Maximalbelastung bei Zugkraft | 200 N | |
| Hub (jederzeit festlegbar) | 240 e 360 mm | |
| Stromaufnahme | 0,12 A | 0,43 A |
| Translationsgeschwindigkeit (Leerweg) | 8 mm\s | 7,5 mm\s |
| Dauer eines Leerwegs | 46 s | 48 s |
| Doppelte Isolierung | ja | |
| Art des Dienstes | S2 di 4 min | |
| Betriebstemperatur | - 5°C + 50°C | |
| Schutzart der elektrische Geräte | IP 30 | |
| Regelung des Anschlusses an Flügel | nicht erforderlich | |
| Parallelschaltung von 2 oder mehr Antrieben | ja | |
| Endschalter | Elektronisch bei der Öffnung, durch Stromaufnahme beim Schließen | |
| Maße | 362x48x34 mm | |
| Gewicht * | 0,970 kg | 0,940 kg |
* Das angegebene Gewicht kann je nach dem gewählten Zubehör Änderungen unterliegen
Häufig gestellte Fragen
Hält die Kette des C20 Spitzenlasten gut stand?
Ja: Der C20 verwendet eine doppelgliedrige Kette mit sehr hoher Beständigkeit gegen Spitzenlasten.
Ist der C20 für Anwendungen mit minimalem Platzbedarf geeignet?
Ja: Er verbindet einen großen Hub mit kompakten Antriebsabmessungen dank eines international patentierten Kettenverlaufs, für Anwendungen mit minimalem Platzbedarf.
Wie steuert der C20 das Schließen?
Nein: Die Endabschaltung beim Schließen erfolgt stromabhängig, wodurch Schließeinstellungen entfallen und mögliche Positionierungsfehler des Antriebs ausgeglichen werden.
