| C160RWA |
Actionneur à chaîneForce de poussée 300 N
|
|
Fenêtres à l'italienne
Fenêtres à soufflet
Fenêtres à l'italienne pour montage renversé
Dômes et lucarnes
Ouvrant intérieur gauche
Ouvrant intérieur droit
|
 |

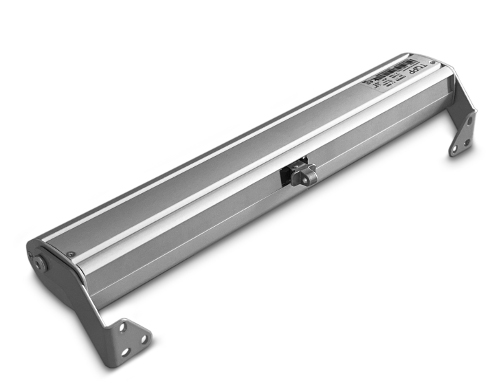

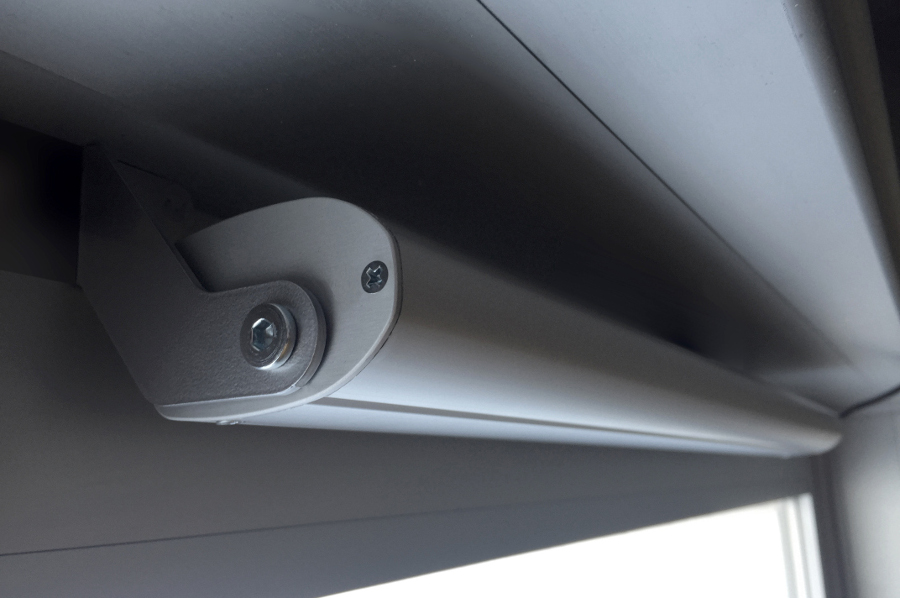

C160 RWA est un actionneur à chaîne robuste et fiable, installable dans tous les contextes. Les parties électriques et mécaniques sont logées dans un élégant carter en aluminium, afin de garantir une meilleure intégration esthétique de l'automatisation, même pour de grandes ouvertures jusqu'à 1 000 mm. Idéal pour l'installation en environnement industriel et commercial où des actionneurs vérifiés selon la norme EN 12101-2 pour les systèmes d'évacuation de fumée sont requis.
Descriptif CCTP
Actionneur électrique Topp modèle C160 RWA à chaîne articulée à double maillon, logé dans un élégant profilé, avec support et accessoires pour ouverture à projection inversée pour les systèmes d'évacuation de fumée. Fonctionnement en 24 V c.c. Charge maximale applicable 300 N. Courses 360 mm, 600 mm, 1000 mm.
Appareil marqué CE et vérifié selon la directive EN 12101-2 pour les systèmes d'évacuation de fumée et de chaleur (course 360 mm et course 600 mm).
Caractéristiques techniques
| Modèle | C160 RWA course 360 | C160 RWA course 600 | C160 RWA course 1000 |
| Tension d’alimentation | 24 V | ||
| Charge maximale applicable en poussée | 300 N | 250 N | 50 N |
| Charge maximale applicable en traction | 200 N | ||
| Course fenêtres à l'italienne | 360 mm | 600 mm | 1000 mm |
| Course fenêtres à soufflet | 322 mm | 562 mm | 962 mm |
| Absorption | 0,43 A | 0,60 A | 0,60 A |
| Vitesse de translation à vide | 7,5 mm/s | 10 mm/s | 10 mm/s |
| Durée de la course à vide * | 48 s | 60 s | 100 s |
| Type de service | S2 di 4 min | ||
| Température de fonctionnement | - 15°C + 50°C | ||
| Classe de protection des appareils électriques | IP 30 | ||
| Réglage du système de fixation au châssis | non nécessaire | ||
| Raccordement en parallèle de 2 actionneurs ou plus | oui | ||
| Possibilité d’un double point de poussée sur une même fenêtre | oui | non | non |
| Fin de course | Électronique en ouverture, à absorption ampérométrique en fermeture | ||
* Pour l’application RWA: temps d’ouverture maximum requis 60s.
Foire aux questions
Le C160 RWA reste-t-il élégant même avec de grandes ouvertures ?
Oui : le C160 RWA conserve son élégance esthétique même avec de grandes ouvertures.
Le C160 RWA peut-il être installé sur des fenêtres à battant ?
Oui : il est aussi prévu pour l'installation sur des fenêtres à battant.
Le C160 RWA convient-il aux fenêtres étroites ?
Oui : sa largeur réduite permet l'installation sur des fenêtres étroites à grandes ouvertures.
