| M00 |
Multi-point lock driveMax. load 600N
|
|
|
Elektrischer Topp-Antrieb Modell M00 für die umlaufende Verriegelung des Fensters, gekennzeichnet durch minimale Abmessungen, die eine verdeckte Montage im Profil oder eine sichtbare Montage am beweglichen Flügel oder Rahmen ermöglichen. Betrieb 24 V, maximal zulässige Last 600 N, Verfahrweg des Mehrpunkt-Verriegelungsnockens 18 und 36 mm (automatische horizontale Bewegung, die über eine Einrastvorrichtung die Nocken des umlaufenden Beschlags verschiebt und so den luftdichten Mehrpunktverschluss des Fensters ermöglicht). Kombinierbar mit den Antrieben der TOPP-Reihe.
M00 ist ein robuster und zuverlässiger Antrieb, der den luftdichten Verschluss des Fensters ermöglicht. Er ist mit allen TOPP-Antrieben kombinierbar, besonders nützlich jedoch in Kombination mit dem Antrieb A90 für die 90-Grad-Drehflügelöffnung, um eine bessere Dichtheit am Anschlag im geschlossenen Zustand zu gewährleisten. Ideal für die Installation in Industrie-, Gewerbe- und Wohnumgebungen.
CE-gekennzeichnetes Gerät, geprüft gemäß EN 12101-2 für Rauch- und Wärmeabzugsanlagen.

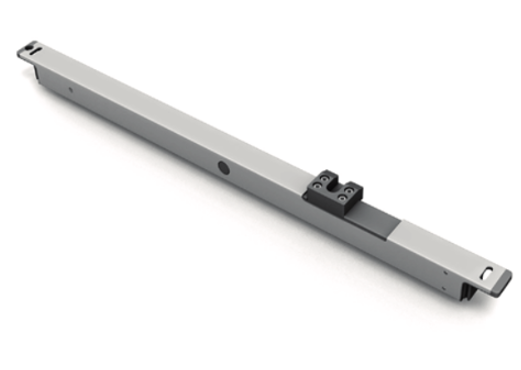

M00 Concealed multi-point lock drive for inward or outward opening |  |

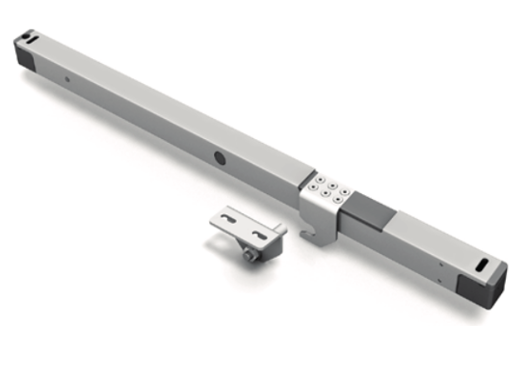

M00-1 Electric lock exposed on the frame for inward opening |  |

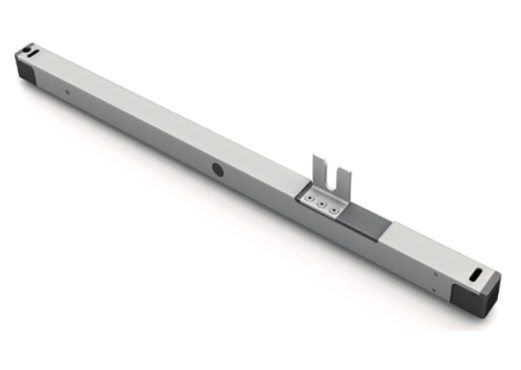

M00-2 Multi-point lock drive exposed on the frame for outward openingMulti-point lock drive exposed on the sash for inward opening |  |

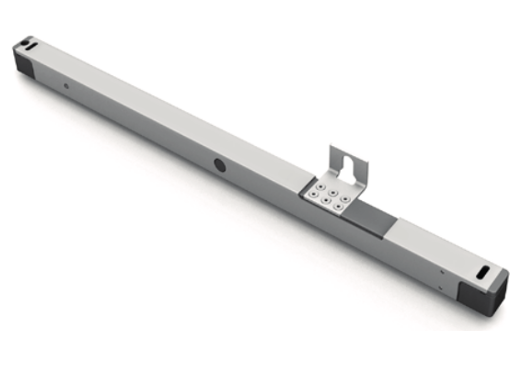

M00-3 Multi-point lock drive exposed on the frame for inward opening |  |

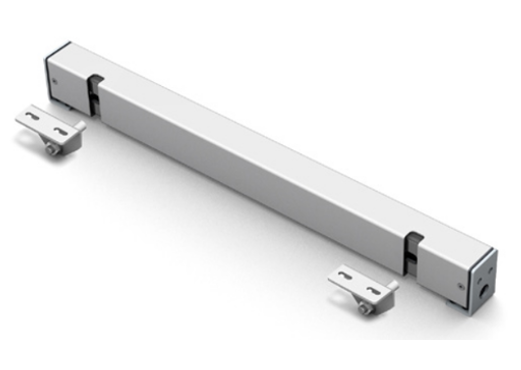

M00-4 Double electric lock exposed on the frame for inward opening |  |
Technische Merkmale
| Modell | M00 |
| Versorgungsspannung | 24V d.c |
| Maximale Belastung Mehrfachverriegelung | 600 N |
| Locking pin stroke | 18 mm / 36 mm |
| Stromaufnahme | 1,5 A with chain actuator combined (C20) |
| Geschwindigkeit des Verriegelungsbolzens | 1,0 mm/s |
| Schutz gegen elektrischen Schlag | Classe III |
| Art des Dienstes | S2 di 2 min |
| Betriebstemperatur | -10°C +60°C |
| Schutzart | IP 32 |
Häufig gestellte Fragen
Wozu dient die elektrische Mehrfachverriegelung M00?
Der M00 ist ein Antrieb für die umlaufende Verriegelung des Fensters: Mit einer automatischen horizontalen Bewegung betätigt er über eine Einkupplungsvorrichtung die Schließnocken des umlaufenden Beschlags und gewährleistet so eine dichte Verriegelung an mehreren Punkten.
Wie hoch sind Last und Hub des M00 und wie wird er installiert?
Er arbeitet mit 24V bei einer maximal anwendbaren Last von 600 N und einem Verstellhub des Schließnockens von 18 und 36 mm. Die geringen Abmessungen erlauben den verdeckten Einbau im Profil oder die sichtbare Montage auf dem beweglichen Flügel oder dem Rahmen.
Lässt sich der M00 mit den TOPP-Fensterantrieben kombinieren?
Ja, der M00 lässt sich mit den Antrieben des TOPP-Sortiments kombinieren und ergänzt die Fensterautomatisierung um die Mehrpunktverriegelung. CE-gekennzeichnet.
