| A90RWA |
Antrieb für Drehflügelöffnung A90 RWAÖffnungswinkel 90° |
|
Dreh-Links von innen
Dreh-Rechts von innen
Dreh-Links von außen
Dreh-Rechts von außen
|
![]() |

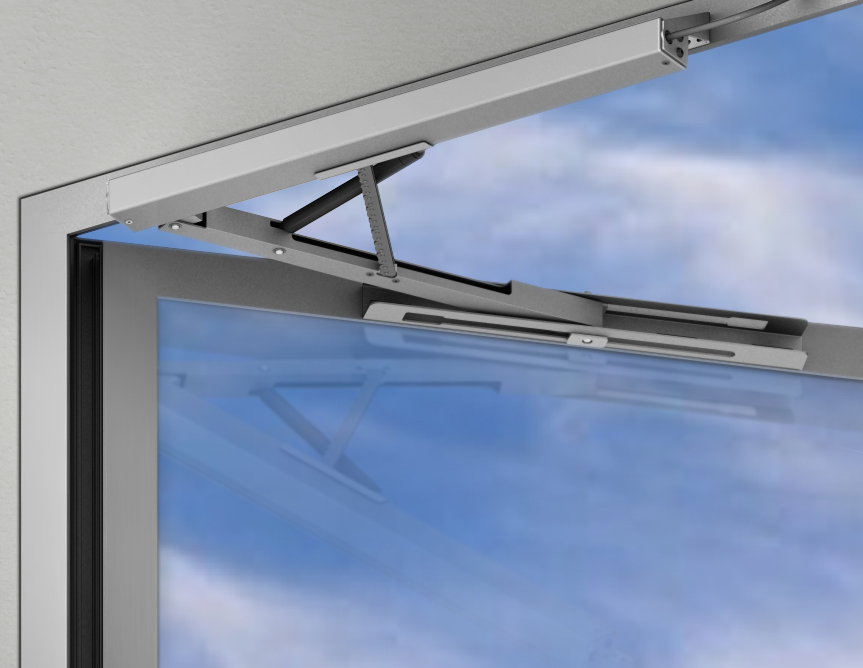

A90 RWA ist ein robuster und zuverlässiger Antrieb für die Drehflügelöffnung bis 90 Grad. Er kann bei sehr hohen Fenstern (in der Regel über 1.500 mm) als Paar mit einem zweiten Antrieb oder bei breiten Fenstern (in der Regel über 1.000 mm) in Kombination mit einem anschlagseitig montierten Elektroschloss M00 installiert werden, um eine bessere Dichtheit im geschlossenen Zustand zu gewährleisten. Ideal für die Installation in Industrie- und Gewerbeumgebungen, in denen Antriebe für eine 90-Grad-Öffnung gefordert sind, die gemäß EN 12101-2 für Rauchabzugsanlagen geprüft sind.
Ausschreibungstext

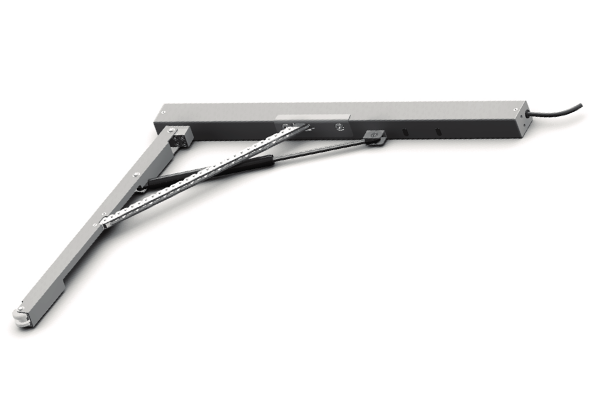

Elektrischer Topp-Antrieb Modell A90 RWA mit gelenkiger Doppelgliederkette in einem eigenen Aluminiumgehäuse, komplett mit Zubehör und spezieller Kettenführung für Drehflügelöffnung bis 90 Grad. Betrieb mit 24 V. Der Antrieb kann für eine Drehflügelöffnung nach außen oder nach innen montiert werden. Es ist eine Version verfügbar, die für die Synchronisierung und den gleichzeitigen Betrieb von zwei an einem Fenster montierten Antrieben vorbereitet ist. Der Antrieb bzw. das Antriebspaar kann außerdem mit dem Elektroschloss M00 verbunden werden, um den luftdichten Verschluss des Fensters zu gewährleisten.
Gerät mit CE-Kennzeichnung. Der Antrieb wurde spezifischen Tests unterzogen Prüfungen unterzogen, die gemäß den Anforderungen der Norm UNI EN 12101-2 ausgewählt und von einem unabhängigen Labor durchgeführt wurden und sich auf die Antriebskomponente von natürlichen Rauch- und Wärmeabzugsöffnungen beziehen. Die Prüfungen umfassten einen Hitzebeständigkeitstest bei 300 °C über 30 Minuten, der an einer Auslassöffnung mit dem Stellantrieb durchgeführt wurde und für die getestete Konfiguration die Klassifizierung B300 ergab. Weitere Einzelheiten entnehmen Sie bitte der Bedienungsanleitung.
Technische Merkmale
| Modell | A90 RWA 24V |
| Versorgungsspannung | 24V d.c |
| Maximalbelastung bei Schubkraft | 400 N |
| Maximalbelastung bei Zugkraft | 400 N |
| Maximaler Öffnungswinkel | 90° |
| Öffnungsgeschwindigkeit | 13.3 mm/s |
| Öffnungszeit (Öffnung bei 100°) | 30 s |
| Stromaufnahme | 1.2A |
| Art des Dienstes | S2 von 4 min |
| Betriebstemperatur | -5°C + 50°C |
| Schutzart der elektrische Geräte | IP 30 |
| Voreingestellt für den synchronen Betrieb zweier Aktoren am selben Fenster | ja |
| Parallelschaltung von 2 oder mehr Antrieben | ja |
| Regelung des Anschlusses an Flügel von 0 mm bis 50 mm mit Selbstlernfunktion | ja |
| Maße | 673 x 43 x 93 mm |
Häufig gestellte Fragen
Kann der A90 RWA den Flügel nach innen öffnen?
Ja, der A90 RWA ermöglicht die Drehöffnung nach innen.
Kann der A90 RWA den Flügel nach außen öffnen?
Ja: Neben der Öffnung nach innen ermöglicht der A90 RWA auch die Drehöffnung nach außen.
Was ist das Freiflügel-Öffnungssystem des A90 RWA?
Zu seinen Konfigurationen gehört beim A90 RWA ein Türöffnungssystem mit freiem Flügel, um die Betätigung an die Anforderungen des Fensters anzupassen.
