| S80 |
LinearantriebSchubkraft 800 N - Max. Hub 1000 mm |
|
Klappfenster
Kippfenster, auswärts öffnend
Kuppeln und Oberlichte
Lamellen
|
 |

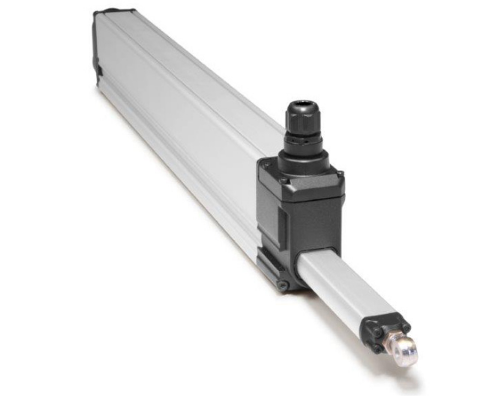

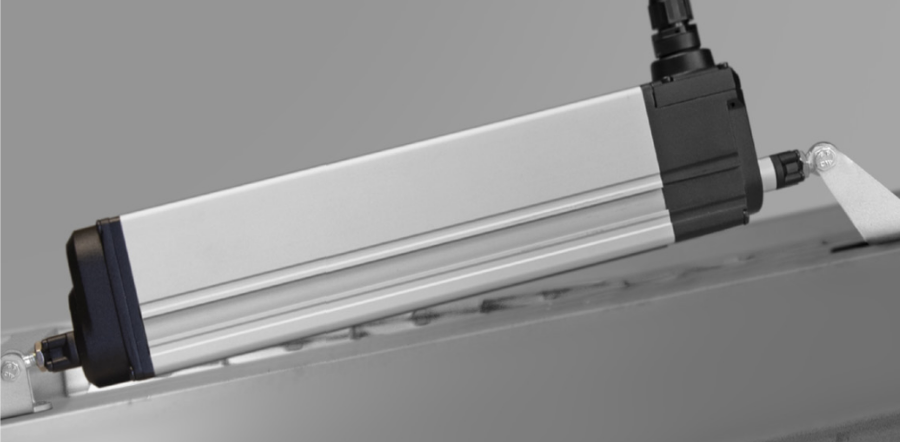

S80 ist ein robuster und zuverlässiger Stangenantrieb mit exklusiven Merkmalen wie der Schutzart IP68, wodurch er sich dank seiner beachtlichen Schubkraft für die Montage an Lichtkuppeln und Oberlichtern – auch sehr schweren – in Industrie- und Gewerbeumgebungen mit hoher Luftfeuchtigkeit eignet.
Ausschreibungstext
Elektrischer Linearantrieb Topp Modell S80 mit selbstausrichtender Kippbewegung und starrer Stange, komplett mit Halterung und Zubehör für Klappflügel oder für Lamellen und Sonnenschutzlamellen. Betrieb mit 230 V 50 Hz oder wahlweise mit 24 V DC. Maximal zulässige Schublast 800 N. Vorbereitet für die Synchronisierung und den gleichzeitigen Betrieb von zwei an einem Fenster montierten Antrieben. Verfügbare Hübe: 200 - 400 - 600 - 800 - 1000 mm. Schnecke aus Edelstahl und Schutzart IP68 für die Hübe 200 und 400 mm. Schutzart IP65 für die Hübe 600, 800 und 1000 mm.
CE-gekennzeichnetes Gerät.
Technische Merkmale
| Modell | S80 230V | S80 24V |
| Versorgungsspannung * | 230V ~ 50Hz | 24V |
| Maximalbelastung bei Schubkraft | 800 N | |
| Maximalbelastung bei Zugkraft | 800 N | |
| Hub | 200 - 400 - 600 - 800 - 1000 mm | |
| Stromaufnahme | 0,2 A | 1 A |
| Translationsgeschwindigkeit (Leerweg) | 6,5 mm/s | |
| Dauer eines Leerwegs | Als Hub geteilt durch die Translationsgeschwindigkeit (Leerweg) berechnen | |
| Doppelte Isolierung | ja | - |
| Art des Dienstes | S2 di 3 min | |
| Betriebstemperatur | -20°C + 60°C | |
| Schutzart der elektrische Geräte | IP68 (Hub 200-400) IP65 (Hub 600-800-1000) | |
| Parallelschaltung von 2 oder mehr Antrieben | ja | |
| Verbindung von 2 S80 am gleichen Fenster | ja | |
| Endschalter | mechanical / electronic | |
* power supply cable not included
Häufig gestellte Fragen
Welchen Schutz bietet der S80 gegen Staub und Wasser?
Der S80 erreicht die sehr hohe Schutzart IP68 gegen Staub und Wasser.
Aus welchem Material besteht die Gewindespindel des S80?
Die Gewindespindel ist aus Edelstahl.
Wie genau lässt sich der Hub des S80 einstellen?
Der Hub des S80 ist millimetergenau einstellbar, für eine präzise Anpassung an das Fenster.
